TF系列風速傳感器接線、維護及使用說明書 V1.00
安裝使用傳感之前，請仔細閱讀本說明書，以便正確地使用和維護。
一、概述：

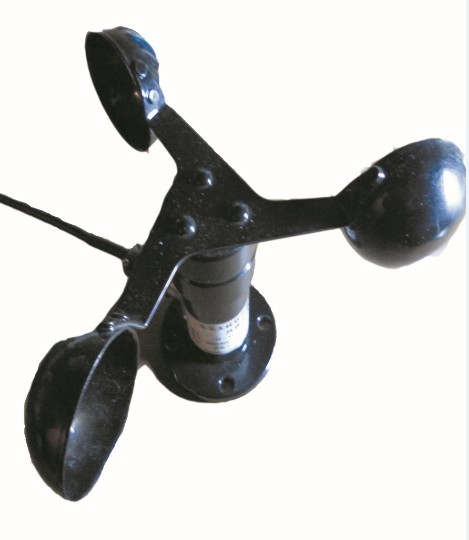

TF-A1系列風速傳感器，外型小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得外部環境信息，殼體采用優質鋁合金型材，外部進行電鍍噴塑處理，具有良好的防腐、防侵蝕等特點，能夠保證儀器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性。被廣泛應用于溫室、環境保護、氣象站、船舶、 碼頭、養殖等環境的風速測量。
二、產品特點：
該產品自投入市場以來，以其優異的質量，卓越的性能贏得廣大用戶的好評，具備以下特點：外觀結構設計合理、美觀大方，體積小，便于攜帶，安裝簡便。測量精度高，量程范圍寬，穩定性好。有較強的防腐蝕性和耐候性。動態特性好，抗外界干擾能力強，測量精度高。功耗低，電路壽命長，能長期穩定工作；電源適應范圍寬，數據信息線性度好，信號傳輸距離長
三、技術參數：
供電電壓：24V DV
測量范圍：0-30m/s
量程：0-30m/s （0-60m/s之間訂制量程 0-30m/s 0-40m/s 0-60m/s）
輸出方式：4-20MA 0-5V 0-10V RS485 控制輸出等
啟動風力：0.2m/s
分辨率：0.1m/s
工作溫度：-20℃~80℃
負載電流：50-80MA

3.安裝方式
采用法蘭安裝，螺紋法蘭連接使風向傳感器下部管件牢牢固定在法蘭盤上，底盤Φ65mm，在Φ50mm的圓周上開四個均Φ6mm的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器保持在最佳水平度，保證風向數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。
