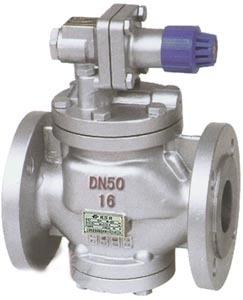

高靈敏度蒸汽減壓閥（YG43H/Y） 名稱：高靈敏度蒸汽減壓閥（YG43H/Y）壓力：1.6MPa-2.4MPa型號：YG43H/Y口徑：DN15mm-DN80mm材質：鑄鋼、不銹鋼 高靈敏度蒸汽減壓閥（YG43H/Y）相關產品
高靈敏度蒸汽減壓閥（YG43H/Y）

一、YG43H/Y高靈敏度蒸汽減壓閥結構特點與用處：
我公司YG43H/Y減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。



1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
二、YG43H/Y高靈敏度蒸汽減壓閥主要技術參數：

公稱壓力(Mpa)

1.0

1.6

殼體試驗壓力(Mpa)*

1.5

2.4

密封試驗壓力(Mpa)

1.0

1.6

最高進口壓力(Mpa)

1.0

1.6

出口壓力范圍(Mpa)

0.04-0.6

0.04-1.0

壓力特性偏差(Mpa)△Pp2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小壓差(Mpa)

0.05

0.07

滲漏量

GB12245-1989

三、YG43H/Y高靈敏度蒸汽減壓閥主要零件材料：

零件名稱

零件材料

閥體 閥蓋 底蓋

WCB

閥座 閥瓣

2Cr13

缸套 活塞

鋁鐵青銅

膜片

PH15-7Mo

活塞環

對位聚苯

導閥座 導閥瓣

2Cr13

主閥彈簧

50CrVA

導調主彈簧

50CrVA

調節彈簧

60Si2Mn

四、YG43H/Y高靈敏度蒸汽減壓閥流量系數：

DN

15

20

25

32

40

50

65

80

Cv

1

2.5

4

6.5

9

16

25

36

五、YG43H/Y高靈敏度蒸汽減壓閥連接尺寸：

公稱通徑
DN

外 形 尺 寸

連 接 尺 寸

L

H

H1

PN 1.0MPa

PN 1.6MPa

D

K

n-ф

d

C

D

K

n-ф

d

C

15

140

160

65

95

65

414

45

12

95

65

414

45

14

20

140

160

65

105

75

414

55

14

105

75

414

55

14

25

150

168

68

115

85

414

65

14

115

85

414

65

14

32

180

185

75

135

100

418

78

16

135

100

418

78

16

40

180

185

78

145

110

418

85

16

145

110

418

85

16

50

200

193

88

160

125

418

100

16

160

125

418

100

16

65

230

208

98

180

145

418

120

18

180

145

418

120

18

80

260

228

117

195

160

418

135

18

195

160

818

135

20

六、YG43H/Y高靈敏度蒸汽減壓閥安裝說明：
①為了操作和維護方便，該Y型高靈敏度蒸汽減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與Y型高靈敏度蒸汽減壓閥休上所示箭頭的方向一致。
③為了防止Y型高靈敏度蒸汽減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
七、YG43H/Y高靈敏度蒸汽減壓閥訂貨須知：
⑴Y型高靈敏度蒸汽減壓閥產品型號與名稱⑵Y型高靈敏度蒸汽減壓閥公稱通徑DN ⑶Y型高靈敏度蒸汽減壓閥額定流量系數KV ⑷Y型高靈敏度蒸汽減壓閥公稱壓力和壓差⑸Y型高靈敏度蒸汽減壓閥閥體和閥內組件材料⑹Y型高靈敏度蒸汽減壓閥流量特性⑺Y型高靈敏度蒸汽減壓閥適用溫度⑻Y型高靈敏度蒸汽減壓閥電源電壓和控制信號⑼Y型高靈敏度蒸汽減壓閥是否帶附件
