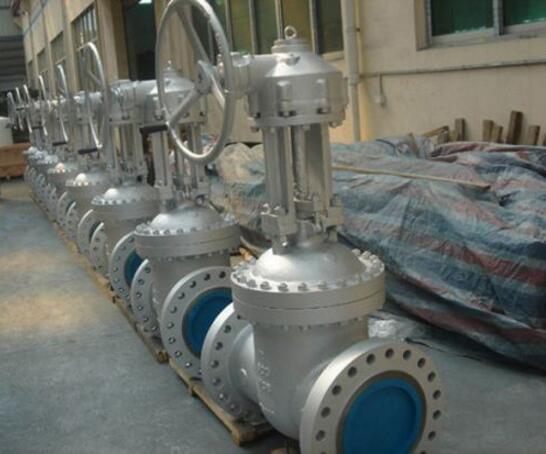

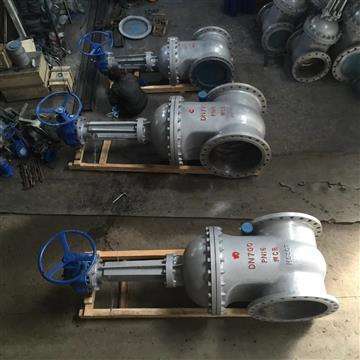

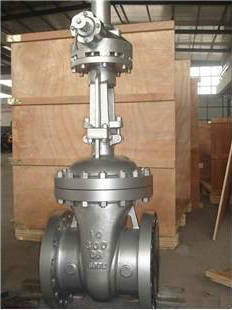

上海閥盛閥門制造有限公司主要生產傘齒輪閘閥，可提供傘齒輪閘閥價格，傘齒輪閘閥說明書，傘齒輪閘閥實物圖，傘齒輪閘閥結構圖，傘齒輪閘閥外形尺寸，傘齒輪閘閥執行標準，傘齒輪閘閥工作原理，傘齒輪閘閥作用特點。傘齒輪閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量，閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道傘齒輪閘閥用途：高壓法蘭連接鋼制閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。傘齒輪法蘭閘閥主要特點及用途：1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。2、密封面采用不銹鋼和硬質合金，使用壽命長。3、采用柔性石墨填料板、密封可靠、操作輕便靈活。4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。傘齒輪法蘭閘閥設計、制造標準：1、設計制造按GB/T12234-892、結構長度按GB/T12221-893、法蘭連接尺寸按：JB/T79-944、閥門檢查和試驗按GB/T13927-92傘齒輪閘閥Z541H-16C外形尺寸表：零件名稱材 料零件名稱材 料閥 體WCB A105 Cr5Mo ZGCr18Ni9Ti閥 蓋WCB A105 Cr5Mo ZGCr18Ni9Ti支 架WCB A105 Cr5Mo ZGCr18Ni9Ti閘 板WCB 25 Cr5Mo ZGCr18Ni9Ti閥 桿2Cr13 2Cr13 38CrMoA1、25Cr2MoV 1Cr18Ni9Ti閥 座25 25 304 304密封環304、增強柔性石墨填 料增強柔性石墨閥桿螺母ZCuA110Fe3 公稱通徑 DN(mm)尺寸 1.6Mpa 2.5MPaLDD1D2bfZ-dH2D2齒輪裝置30050046041037540312-251310310BA-035055052047043534416-251468310BA-040060058052548536416-301780460BA-145065064058554540420-301880460BA-150070070565060844420-342110460BA-260080084077071848520-412410460BA-2
