一、A514GrQ鋼板執(zhí)行標準：ASTM（美國材料協(xié)會）

二、A514GrQ鋼板美標高強度鋼板：對應(yīng)國標 Q690D

三、A514GrQ鋼板規(guī)格：厚度：8mm-150mm 寬度：1500mm-2500mm

四、A514GrQ鋼板應(yīng)為鎮(zhèn)靜鋼，并應(yīng)符合A6/A6M的細奧氏體晶粒度要求。

五、A514GrQ鋼板可附探傷：

探傷也被稱為超聲波檢驗，是針對鋼板內(nèi)部質(zhì)量的一種檢驗方法手段，同時也可以檢驗出金屬內(nèi)部的缺陷如（隱蔽裂紋，氣孔，沙眼和雜質(zhì)等）

六、A514GrQ鋼板的化學成分（熔煉分析）%

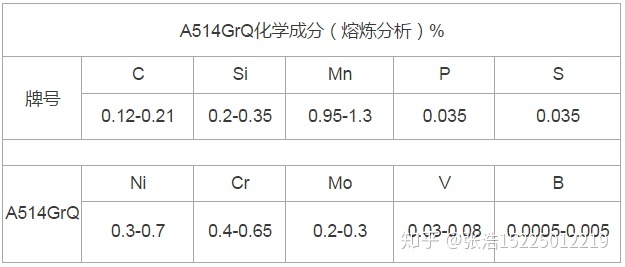

A514GrQ化學成分（熔煉分析）%

牌號 C Si Mn P S

0.12-0.21 0.2-0.35 0.95-1.3 0.035 0.035

A514GrQ Ni Cr Mo V B

0.3-0.7 0.4-0.65 0.2-0.3 0.03-0.08 0.0005-0.005

七、A514GrQ鋼板熱處理調(diào)制（淬火+回火 Q+T）

淬火：將鋼板加熱保溫后在水油或其他無機鹽等介質(zhì)中進行快速冷卻

回火：將鋼板在某一適當溫度下進行長時間保溫在冷卻

即將鋼板加熱至不低于900，在水里或油里淬火，在不小于620回火

還可以提供 （正火 N、退火 A）

正火：將鋼板加熱到適宜溫度在空氣中進行冷卻

退火：將鋼板加熱到適當溫度，根據(jù)材料和規(guī)格不同的加熱時間進行緩慢冷卻

八、A514GrQ鋼板的力學成分（機械性能）%

A514GrQ力學成分（機械性能）%

牌號 厚度mm 抗拉強度Rp Mpa 屈服強度Rm Mpa 伸長率A% 斷面收縮率% AKV（縱向）J 布氏硬度HB

A514GrQ 小于65 760-895 ≥690 ≥16 大于35 -20≥27 提供實測值

65-120 690-895 ≥620 ≥14 大于45 -40

九、A514GrQ主要用途是用在需要高抗拉，高屈服的場所，工程汽車升降齒輪，海洋平臺用的齒條等A514GrF鋼板的性能決定了它的用途，所以A514GrQ大多用在需要高抗拉，高屈服的場所，像工程汽車升降齒輪，大型挖掘機，海洋平臺用的齒條一般都采用A514GrF鋼板?？勺鰽BS和CCS認證
