近日，四川省重點生態惠民工程、成都市“十四五”“幸福美好生活工程”成都洗瓦堰再生水廠及調蓄池項目榮獲第三屆智慧杯國際智慧建造創新大賽金獎、“新基建杯”中國智能建造及BIM大賽一等獎、第三屆中國施工建設行業BIM大賽三等獎。

BIM技術的有效應用大大提升了項目在設計、施工階段的質量水平，為項目的施工管理賦能。

下面一起來探索一下西南地區最大地埋式污水處理廠的“科技密碼”吧~

成都洗瓦堰再生水廠及調蓄池項目是中建七局在西南區域承接的規模最大、施工難度最高、設備最先進、安裝工藝最復雜的污水處理廠項目。工程建設規模20萬m3/d，調蓄設施16萬m3，建成后將成為西南地區最大地埋式污水處理廠。地埋式建筑屬于封閉式施工，基坑深、結構難、工藝復雜，加大了封閉式環境下的施工難度。項目部通過運用BIM三維模型及集成數據信息，協助做好封閉式施工的項目全生命周期管理，提升項目履約管理水平，打造高品質履約工程。

科學布置現場施工平面

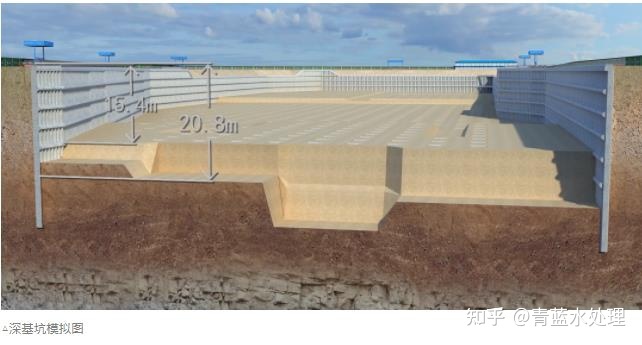

本工程?hào)|西向長715m、南北向?qū)?28m、深度15.4m～20.8m，局部最深坑深27.1m。

項目建設面臨著基坑體量大、土方開挖量大、場地布置區域限制因素多、臨建規劃布置難度大等一系列問題。

項目利用BIM三維模型對場景布置進行模擬，對施工現場機械設備、材料堆場，施工道路進行科學布置。

采用系統布置方法（SLP)+BIM技術分析施工區域設備物流關系和作業單位間的相互關系，優化設備安裝的最優布置，減少二次搬運，降低施工成本，三維建模提升建造水平。

利用BIM技術，實現復雜結構下的可視化施工管理，動畫模擬污水處理工藝流程，優化施工方案。

利用數字模擬設備吊裝提高設備安裝的精準度，通過建立施工圖BIM模型添加設計變更單參數，二次復核設計沖突。

利用BIM可視化優勢，減少設計圖紙中的“錯、碰、漏、缺”問題，通過減少后期設計變更，達到降低施工成本的目的，優化機電工程綜合管線。

優化機電工程綜合管線

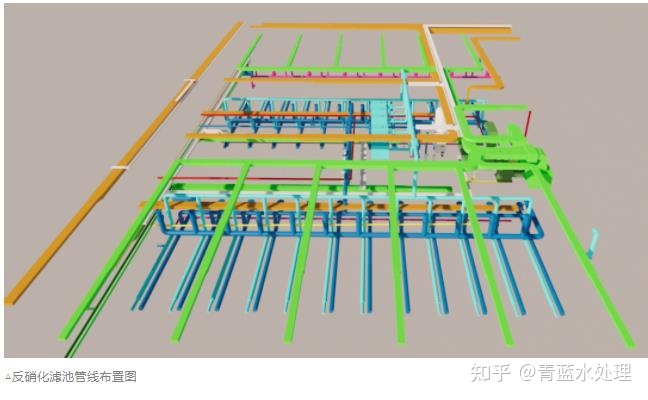

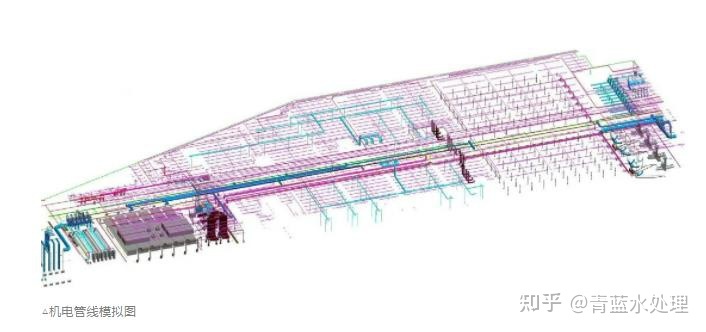

本工程管線密集，封閉式建筑下管線排布限制因素多，項目部采用Revit建立機電管道模型，運用Navisworks檢查綜合管線的碰撞。

基于凈高分析、綜合管網碰撞檢測結果，出具管綜深化設計方案，進行管線綜合調整，輸出綜合平面圖、重要復雜位置三維軸測圖，各專業平面圖、重要復雜位置剖面圖。

通過精確控制、調整管線的位置和高度，解決各專業間存在的配合問題，從根源上解決管線“打架”的問題。

提高了管線布置的美觀性，節約了施工成本。

本工程在BIM技術正向設計、管線優化、方案模擬等方面將繼續深入研究，最終實現BIM技術與項目建設管理的完美融合和多維度應用，為項目精益建造提供支撐，為公司高質量發展保駕護航，為打造數字化城市、建設智慧成都奠定基礎。項目投產后將提高成都市中心城區再生水處理能力，對于形成良好城市水生態、串聯綠色城市空間、改善岷江流域水生態環境具有重要意義。
