檢測儀器：SPM設備狀態綜合分析系統Leonova Emerald

檢測技術：BMA高清HD技術、振動EVAM測試

檢測對象：電機、齒輪箱

檢測目的：對設備進行運行狀態及故障檢測，掌握設備運行狀況

檢測技術：HD高清沖擊脈沖技術（采用HD沖擊脈沖測試，可以提早到3-6個月發現軸承的故障，預知軸承的早期、中期、晚期故障，潤滑是否良好；通過HD沖擊脈沖頻譜分析，很容易分清是齒輪問題還是軸承問題）和振動檢測技術（含齒輪箱診斷技術：時間同步平均、虛擬轉速、高清轉頻追蹤技術及圓坐標，清晰的看出齒輪嚙合故障，本次轉速不方便測試，只是普通振動測試）相結合。

一、項目情況說明

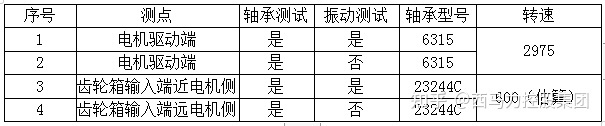

測點命名及測試說明

二、測試工況及過程

1、齒輪箱測試時不知道實際轉速

2、由于測試條件所限，均采用固定轉速測試

三、測試數據

四、數據分析

一）電機

1、電機驅動端

HD軸承檢測：

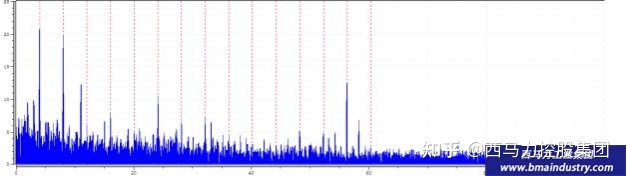

HD值HDm=7，HDc=-10結果為綠色狀態，潤滑良好沖擊脈沖頻譜中存在有較明顯的轉頻諧波沖擊信號，該軸承存在松動征兆，可能是軸承安裝間隙偏大所致，也不能排除是因軸承存在均勻磨損造成內部間隙過大所致，沖擊脈沖頻譜如下：

2、電機非驅動端

HD軸承檢測：

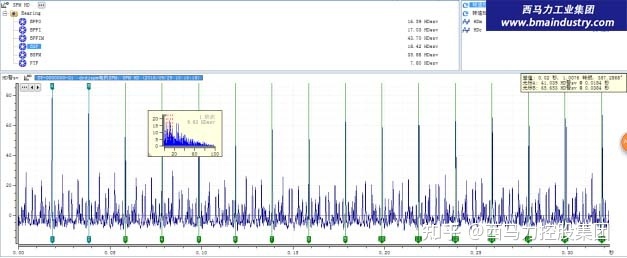

HD值HDm=8，HDc=-15結果為綠色狀態，潤滑良好，沖擊脈沖頻譜中存在有滾動體早期故障信號，為輕微劃痕，沖擊脈沖頻譜如下：

時域信號頻譜如下：

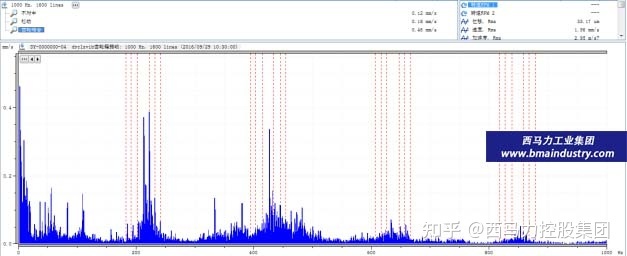

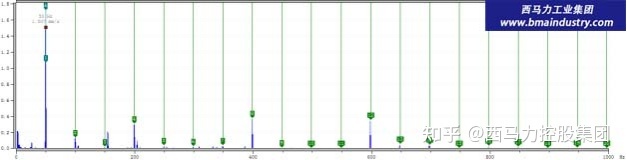

電機振動測試水平振動速度值為6.49mm/s，依據10816標準為黃色預警區，振動頻譜中為50Hz及其諧波信號，電氣存在問題，可能是轉子松動或存在斷條，同時存在接近50Hz的信號（見局部放大圖），由于轉速為2975轉/分，電機本身也存在松動，振動頻譜如下：

局部放大圖如下：

二）齒輪箱

1、齒輪箱輸入軸沖擊脈沖測試

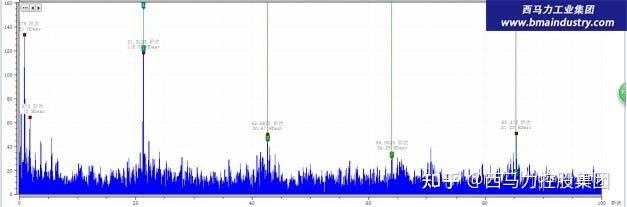

HD值HDm=30，HDc=-5結果為黃色狀態，沖擊脈沖頻譜如下，無軸承故障征兆，僅齒輪21（現場相關參數依據轉速為600左右計算可能為21個齒）嚙合頻率突出，導致沖擊值略高，可能存在輕微磨損

2、振動測試

振動測試水平振動速度值為1.87mm/s，依據10816標準為綠色預警區，振動頻譜中，主要成分為齒輪嚙合頻率，同時2倍頻略高，說明齒輪存在輕微不對中

五、結論

1、電機存在電氣問題，可能是轉子松動或轉子斷條，為電機振動比較大的主要原因（建議處理），電機本身也存在松動現象，同時電機非驅動端軸承滾動體存在早期損傷（目前不需要處理）。

2、齒輪箱存在對中不良現象，同時齒輪由于對中不良的情況導致可能存在早期的輕微磨損。
