5.8.4管部與管道之間可以是整體結構或非整體結構。

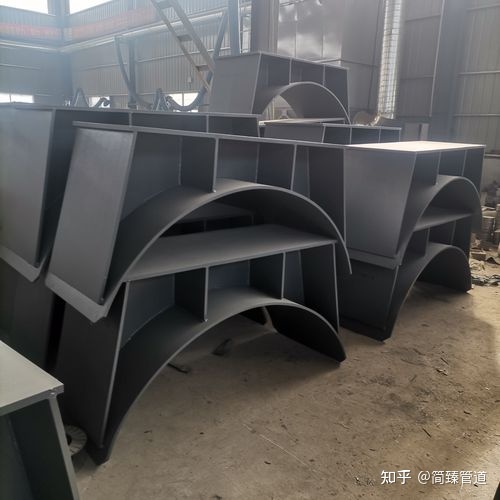

5.8.4.1 整體型管部結構

a)整體型管部包括:吊板導向板、耳板、支(耳軸)座、形支裙式支座等，這些部件與管道焊接、鑄造或鍛造成為整體。當要求用單個構件實現多向約束時,應將整體型管部結構與約束部件或拉撐桿一起使用。采用整體型管部結構應考慮由此引起管道局部應力的增加。

b)只要材料是適合焊接的，而且設計滿足溫度和荷載的要求，作為管道支吊架或?qū)蜓b置的吊板、導向板、角形夾板等可直接焊在管子上。用于高溫管道的吊板的設計應考慮吊板與管子之間熱膨脹的差異。管部與管子之間的焊縫尺寸設計應使焊縫的剪應力不超過表1 規定的或按 5.3.3 確定的許用應力值的0.8 倍若管部材料與管道材料的許用應力值不同，則取兩者的較小值焊縫處的焊前預熱和焊后熱處理應按管道材料的要求進行

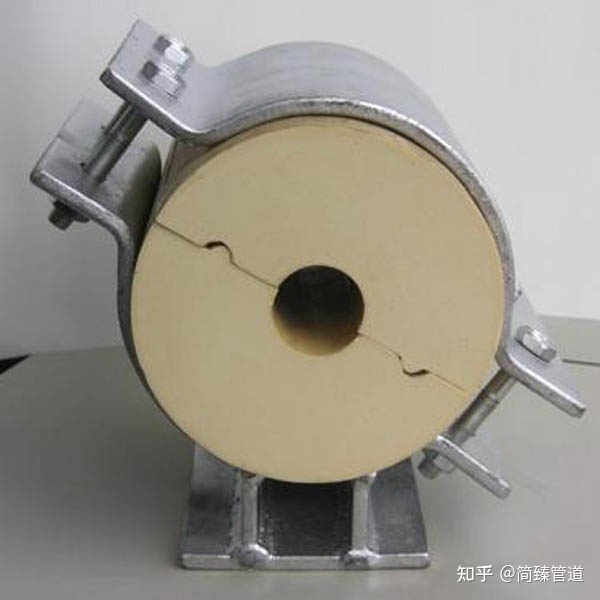

5.8.4.2非整體型管部結構

a)非整體型管部包括管管管環管托形管卡等這些管部通過持或支等方式與管道或其絕熱層相連接。

b)當非整體型管部需要承受平行于管道軸線的力和(或)力矩時，應在管道的支點處焊接適當?shù)某休d肋板(或卡塊),以防止管部和管道之間相對滑移或轉動。承載肋板(或卡塊)的焊接應符合5.8.4.1b)的規定。

c)對于 A-3 級和 A-4 級熱管道的非整體型管部在絕熱層內的緊固件應符合GB/T 3098.8 規定的耐熱用螺紋連接副。
