1、電解鋁概述

現代鋁工業生產采用冰晶石-氧化鋁融鹽電解法。熔融冰晶石是溶劑，氧化鋁作為溶質，以碳素體作為陽極，鋁液作為陰極，通入強大的直流電后，在950℃-970℃下，在電解槽內的兩極上進行電化學反應，電解得到高溫鋁液，冷卻即得鋁錠。

電解鋁生產流程是一個龐大的系統，整個生產流程可以分為兩大部分，分別為基本生產與輔助生產，其中基本生產單位有礦山部、氧化鋁廠、電解鋁廠、碳素廠；輔助生產單位包括熱電廠、動力廠、煤氣廠、中心實驗室、運輸部、設備維修部等。

2、電解槽保溫

電解鋁生產中的電解槽溫度很高，為減少散熱損失，需要對電解槽進行保溫。傳統的保溫結構從槽底部起依次為：電解槽殼-輕質保溫板-氧化鋁層-耐火磚-陰極炭塊。在生產過程中電解槽的邊壁溫度可高達300℃-350℃，主要以輻射和自然對流的形式向車間散熱，電解鋁槽間過道的溫度高達60℃以上，工作環境惡劣，同時大量的熱能散發散失，造成能源浪費。工信部要求指標為噸鋁直流電單耗在12500kWh，因此在鋼槽殼體內壁采用耐高溫隔熱保溫涂料減少熱量損失，實現節能降耗。

以表面溫度300℃，環境溫度60℃，電解槽散熱面積400m2為例計算1小時的能耗損失。

Q=K*ΔT*S*t

=11.63*240*400*3600

=4019328KJ

=961561Kcal

式中：Q為每小時散熱量，ΔT為溫差，S為散熱面積，t為時間

以5000Kcal的煤炭?jī)r(jià)格550元/噸進行計算，每小時熱量損失量為：

961561÷5000÷0.9=213.68噸

則一天24小時散熱量為5128.32噸標準煤。

散熱損耗為：5128.32*550=282.0576萬元。

因此，電解槽具有很大的節能空間，做好隔熱保溫工作是非常重要的。常用的志盛威華公司生產的zs-1耐高溫隔熱保溫涂料是由特制合成的無機硅酸鹽溶液、硅酸鋁纖維、熱反射物質、稀土微粉和精選空心陶瓷微珠加工而成，耐溫可達2000℃。涂料屬于無機單組份水性涂料，導熱系數很低，只有0.033W/m.k，隔熱保溫效果明顯，在一定厚度條件下隔熱效率可達到90%左右。

3、鋁液混合爐

鋁液混合爐是鑄造車間的主要設備，其作用是儲存鋁液，調整均勻電解原鋁品位，給鋁液加熱和保溫；完成固體鋁熔化、扒渣等過程，并給鑄造設備提供所需的鋁液。鋁液在混合保持爐中經過混合,攪拌,澄清,除渣等過程,得到成分均勻的鋁液?；旌蠣t具有對鋁液升溫,保溫的作業，鋁液混合爐主要由爐體(爐膛)和電控加熱系統兩大部分組成,爐體通常由鋼結構外殼和保溫材料、耐火材料組成的爐襯組成。

混合爐新?tīng)t，爐殼側壁溫度在65℃，爐頂溫度在100℃左右。隨時間延長，耐火材料受爐內氣體腐蝕，熱震等方面影響，耐材損失破壞較大，爐壁溫度持續升高?？梢栽跔t殼側壁和爐頂內表面增加ZS-1耐高溫隔熱保溫涂料（2000℃）涂層，涂層厚度3-10mm,可以起到保護爐殼降低爐壁熱損失作用，增加保溫涂料，使?fàn)t內各部分保溫更均勻，實際熔鋁溫度降低，熔煉時間縮短,爐頂爐側溫度下降15℃以上，降低環境熱輻射，節約電能。

4、車間絕緣

近年來，電解槽爆炸事故時有發生，給企業造成嚴重的經濟損失。為了提高生產效率，電解電流不斷升高，大型預焙陽極母線直流電高達300-500KA。車間系列電壓達數百伏至上千伏，平均每臺槽電壓在4.15-4.3V。盡管人們把電壓設在系列中點，但系列兩端地電壓仍高達500V左右。一旦短路，容易出現人身和設備事故。觸電電壓ΔU=抵近供電車間出母線對地電壓≈430V，I=430V/1000Ω=430mA。遠高于人體的安全電流10mA和安全電壓36V（人體電阻1000Ω-2000Ω）。

很多車間都是采用鋼筋混凝土結構，這樣車間地面整體的絕緣性能更低。例如：混凝土的電阻率為1.2×104Ω?m，鐵為9.78×10??Ω·m；近地空氣：3×1013Ω?m。每次轉移鋁液、更換陽極、撈渣，地面鋁板搭接，相當于在原電容極板間的電介質從空氣變?yōu)殇X板導體，導致鋼筋極板和鋁板極板間距變小，擊穿電壓降低?；炷帘粨舸?，導致爆開。人體出汗后，衣物和人體絕緣電阻急劇降低，后背電壓較高，導致流過人體電流增大，引發觸電事故。

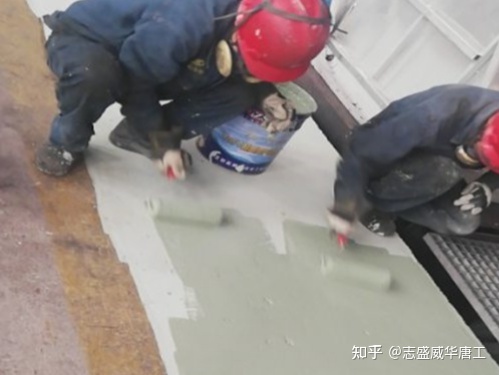

所以可以在電解槽車間地面、梁柱、母線槽、電纜槽、穿線管、金屬工具、人體易接觸的部位等采用耐高溫的陶瓷絕緣涂料。

zs-1091陶瓷絕緣涂料采用純無機水性硅酸鹽溶液作為成膜物質，加入片狀納米級云母、氧化鋁、碳化硅作為涂料填料。涂層耐溫可以達到1800℃，附著力好，可以涂刷在任何材質上抗高溫下絕緣屏蔽電流通過，防電暈放點現象產生，涂層致密，電阻率高，介電常數好，不會產生電子滲流和隧道效應，硬度高，耐磨使用壽命長。擊穿強度高達10kv/mm，體積電阻率為1014Ω?m。

5、陽極鋼爪

陽極鋼爪是電解鋁生產過程中陽極導桿中必不可少的器件，在其中起到承上啟下的連接作用，陽極導桿的上有鋁導桿，下有陽極炭塊，組成的陽極部件的生產消耗品。當陽極鋼爪腐蝕到一定程度時候，腐蝕層自動剝落，鋼爪橫梁的有效面積減小，通過梁的電流強度增大，即電流密度變大，橫梁所發生的熱量就會大，造成鋼爪變形，縮短使用壽命。

正常運行中鋁液中Fe的含量不超過0.1%-0.2%，硅含量不超過0.15%，當嚴重腐蝕、大量的鐵進入電解槽時，會使鋁中Fe含量急劇升高。此時就有可能使生產者產生誤判，認為電解槽已經滲漏、需要立即停槽檢修。由于腐蝕形成細腰，鋼爪容易出現向內彎曲，鋼爪澆鑄時磷鐵水均勻分布效果差，不利于陽極組裝和陽極更換。腐蝕層也會阻礙磷鐵水的流動，澆鑄的磷鐵環質量較差，鐵碳連接處電壓將升高，情況嚴重時會造成陽極脫落。

作為消耗品，陽極鋼爪及其鋁導桿在電解車間生產一個月后將會消耗殆盡，這時需要去除舊的陽極組件，換上新的。然而在舊導桿上將會殘存著鋁渣和電解質，為了便于清理殘?jiān)?，可以在鋼爪及?dǎo)桿上部涂刷zs-522耐高溫不粘涂料防止鋁液粘附。ZS-822復合陶瓷防腐涂料可以預防陽極鋼爪的高溫氧化。高溫不粘涂料也可用于撈渣機、鋁液飛濺區域等部位。

zs-522耐高溫不粘涂料采用特制的耐高溫?zé)o機硅酸鹽改性溶液、磷酸鋁溶液、木質磺酸鈉溶液混合為成膜物質，加入納米石墨鱗片、碳化硅、碳化硼等材料組成。固化成型后的涂層高溫熔融下光滑自潔、氣密性好、粘結力強、涂層堅實牢固、表面張力大、導熱性能好、無毒無臭，對冶煉金屬成份含量無任何影響。

6、陽極炭塊

以石油焦、瀝青焦為骨料，煤瀝青為粘結劑生產的炭塊，用作預焙鋁電解槽作陽極材料。這種炭塊已經過焙燒，具有穩定的幾何形狀，所以也稱預焙陽極炭塊，習慣上又稱為鋁電解用炭陽極。用預焙陽極炭塊作陽極的鋁電解槽稱預焙陽極電解槽，簡稱預焙槽，這是一種現代化的大型鋁電解槽。由于陽極炭塊的主要成分在碳元素，作為陽極在電解過程中參與反應而被損耗。有資料表明，預焙電解槽碳?jí)K消耗量為0.6噸/噸鋁。

陽極炭塊一般為長方體，在其導電方向的上表面有2-4個直徑為160-180mm、深為80-110mm的圓槽，俗稱炭碗。在陽極組裝時，炭碗用來安放陽極爪頭，通過磷生鐵澆注，使陽極導桿與陽極炭塊連為一體，組成陽極炭塊組。陽極炭塊根據電解槽電流的大小和工藝的不同而有不同的尺寸，但通過它的電流密度一般為0.70-0.76A/立方厘米，使用周期為20-28天。

為了延長陽極炭塊的使用壽命，唐工136=6102-1263介紹，可以采用zs-1052滲透型石墨抗氧化劑。石墨防氧化劑采用樹脂主鏈熔斷技術，用交聯羥基硅氟樹脂經過高溫高壓下把樹脂主鏈均勻熔斷，分解成納米級單體樹脂，改性后的樹脂可以單獨成膜，官能團數量多，在石墨中滲透性極強，包裹好，有效防止氧化物接觸石墨，防止石墨氧化損耗。耐溫1800℃，抗氧擴散率高達96%以上，同時可抗熔渣、雜物的侵蝕滲透。

而生產磷生鐵用的中頻電爐線圈也可以采用zs-1091陶瓷絕緣涂料防止漏電打火，也可采用zs-1耐高溫隔熱涂料進行保溫而降低熱量損耗。

7、煙氣處理

在電解鋁生產過程中，伴隨著電化學反應，同時產生大量的煙氣，其中除了CO2、CO、SO2和水汽以外，在陽極氣體中還含有大量的氟化氫及氟化物。

2Na3AIF6+3H2O=2Al2O3+6NaF+6HF↑

2AIF3+3H2O=AI2O3+6HF↑

2NaF+H20=Na2O+2HF↑

當電解液中缺少AI2O3(濃度小于0.25%~0.5%時)炭陽極附近的電解槽產生陽極效應，發生如下生成全氟化碳?xì)怏w的電化學反應:

4Na3AlF6+3C(g)=4Al+12NaF+3CF4

2Na3AIF6+20(g)=2Al+6NaF+3C2F6

此時陽極氣體成分為3%~10%的CO2，70%~95%的CO，2%~20%的CF4以及少量的C2F6。

CF4和C2F6屬于溫室氣體，其溫室效應分別是CO2溫室效應的6500和9200倍，而HF則是一種強腐蝕性的介質，與水汽結合形成氫氟酸會腐蝕生產設備。為了防止煙氣處理設備的腐蝕，如煙道煙囪、VRI反應器、除塵器、脫硫塔、引風機等，可以采用志盛威華公司生產的zs-1033耐氫氟酸防腐涂料進行防腐處理。
