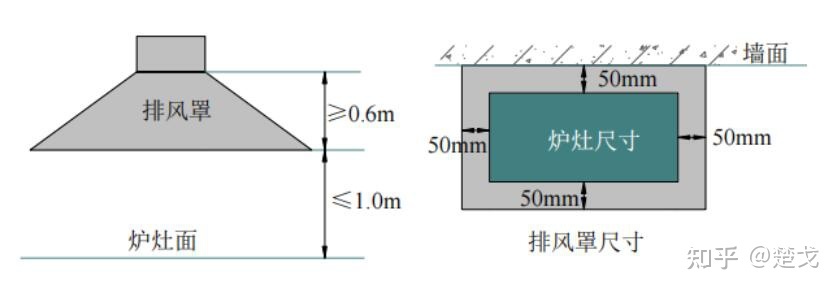

廚房排風罩有兩種基本類型：傘形罩和側吸罩。排風罩的設計應符合下列要求：如圖2.6-7所示，排風罩的平面尺寸應比爐灶邊尺寸大100mm（注：長邊及短邊各大出100mm），排風罩的下沿距爐灶面的距離不宜大于1.0m，排風罩的高度不宜小于600mm。

1. 排風罩的最小排風量應按以下計算的大值選?。?/p>

（1）按公式計算

L = 1000×P×H

式中L---排風量，m3/h；

P---罩子的周邊長（靠墻側的邊不計），m；

H---罩口距灶面的距離，m。

（2）按罩口斷面的吸風速度不小于0.5m/s計算的風量。

2. 廚房常用排風罩有簡單傘形排風罩、帶補風的傘形排風罩、洗滌式排煙罩。

（1）簡單排風罩主要是吸走灶面上的上升氣流，罩內裝有過濾器，過濾器常用的金屬網油霧過濾器面風速一般控制在0.7~2.4m/s之間。

（2）GB50189第4.4.5條規定，廚房熱加工間宜采用補風式油煙排氣罩。帶補風的傘形排風罩一般送風口風速在0.50~1.0m/s之間，風口形式多為可調式百葉送風口；帶補風的排風罩效果較好的是向下送式。

（3）洗滌式排煙罩是對排氣中除去熱、油煙、灰塵及氣味等，從灶具上抽出的帶油霧的空氣迅速地流經風機吸入口，而進入排風洗滌室，除油后將相當干凈的空氣進入排風管道中。這種罩子在水壓為0.32MPa，水溫為19℃時，其除油效率為93%；除煙及除氣味效率為55%。罩內裝有過濾器，過濾器應便于清洗和更換，常用的金屬油過濾器過濾風速一般控制在0.7~2.4m/s之間。

3. GB50736第6.3.5條，公共廚房通風應滿足以下規定：

（1）發熱量大且散發大量油煙和蒸汽的廚房設備應設排氣罩等局部機械排風設施；其他區域當自然通風達不到要求時，應設置機械通風。

（2）采用機械排風的區域，當自然補風滿足不了要求時，應采用機械補風。廚房相對于其他區域應保持負壓，補風量應與排風量相匹配，且宜為排風量的80%~90%。嚴寒和寒冷地區宜對機械補風采取加熱措施。

（3）產生油煙設備的排風應設置油煙凈化設施，其油煙排放濃度及凈化設備的最低去除效率不應低于國家現行相關標準的規定，排風口的位置應符合該規范第6.6.18條的要求。

（4）廚房排油煙風道不應與防火排煙風道共用。

（5）排風罩、排油煙風道及排風機設置安裝應便于油、水的收集和油污清理，且應采取防止油煙氣味外溢的措施。
