一、項目概況

項目采用固定支架，容配比采用1.26，通過PVsyst模擬計算，以說明在1.26的容配比的配置下，光伏系統不存在限發情況。

本次計算選取一個陣列進行計算。

二、計算條件及參數取值

（一）計算軟件及計算方法

采用PVsyst軟件中的近處遮擋模塊建立一個陣列模型進行仿真模擬，計算在容配比為1.26的條件下系統的限發率、首年的發電小時數。

由于組件功率隨著時間的增長在不斷衰減，若第一年不存在限發現象，則可推斷出在整個光伏系統運行周期內，不會出現限發現象，因此計算重點計算光伏系統的首年限發率及發電小時數。

（二）參數取值

1、平單軸跟蹤系統采用逆跟蹤算法；

2、采用雙面組件進行模擬，地面反照率取中間值0.2；

3、輻射數據采用Solargis數據。

三、計算過程及結果

（一）近陰影遮擋模型的建立

近陰影遮擋模型見下圖：

（二）基本參數輸入

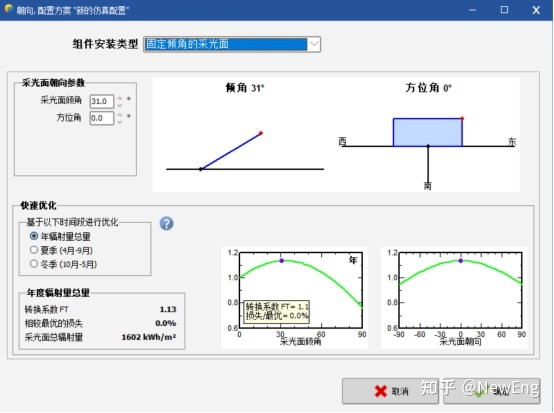

1、朝向模塊

2、系統模塊

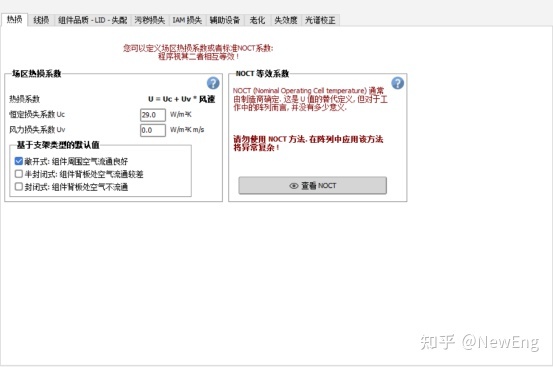

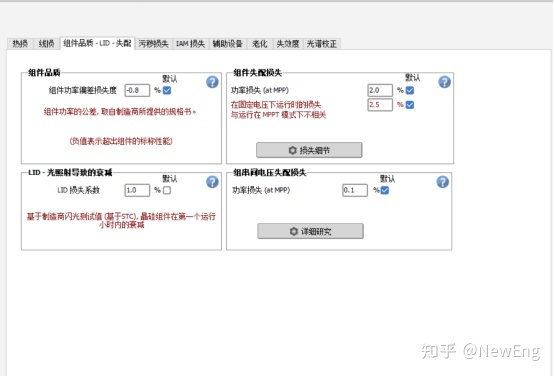

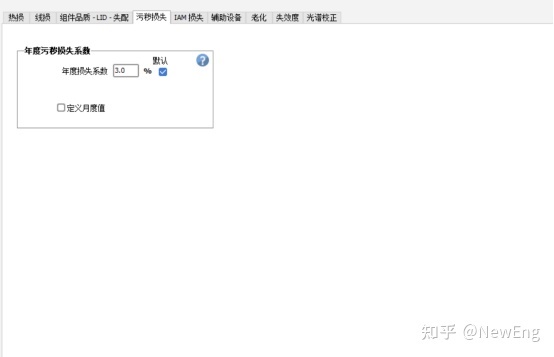

3、損失

（三）計算結果

1、首年發電小時數

從仿真結果中可看出，系統首年發電小時數為1380h。

2、容配比的超配損失

從仿真結果可看出，在容配比為1.26的條件下，超配的電量損失為335kWh,相對全年發電量5223MWh可忽略不計；超配功率限制為0.0%。

供參考，交流。
