01 案例介紹

石墨磚在高溫氣冷反應堆(AGR)常年運行過程中經快速中子輻照會導致其尺寸的變化，并與輻射氧化作用共同改變材料的微結構與內部應力。隨著時間流逝，石墨磚內部應力不斷增大，強度不斷降低，導致石墨磚中裂縫的產生。同時由于燃料棒和控制棒位于石墨構成的石墨磚內部，因此對石墨磚中的裂紋進行分析是必要的。

為了計算石墨芯的壽命，并對AGR投資和延長運營壽命方面做出正確的決策，同時為近幾年的AGR開發使用建立“安全案例”，英國研發中心（曼徹斯特大學）和EDF合作，開展了對石墨磚中裂縫擴展的仿真研究。研究包括“自動”確定裂縫路徑，評估帶裂紋石墨磚的殘余強度。

02 模型介紹

本研究模擬了石墨磚的三種模型中不同形狀裂縫的擴展。如圖2所示給出石墨磚的基本尺寸。模型Ⅰ和模型Ⅱ?yàn)?d模型，模型Ⅲ為3d模型。

模型Ⅰ

如圖3所示，模型Ⅰ適用場景如圖所示，石墨磚在如圖所示的外力作用下，其結構上的裂紋的擴展情況如圖所示。

模型Ⅱ

如圖4所示，模型Ⅱ適用場景如圖所示，石墨磚的四端有對稱的活動鍵槽，在如圖所示的外力作用下，其結構上的裂紋的擴展情況如圖所示。

模型Ⅲ

模型Ⅲ為石墨磚的實體3d模型，如圖5中的所示，其裂紋的擴展情況如所示。其中，鍵的長度為255mm，石墨磚的長度為1m。

03 模擬過程與結果分析

模擬裂紋的擴展有很多方法，最常用的是基于Griffith微裂紋理論的方法，還有內聚力（Cohesive Zone Modelling, CZM）方法以及基于損傷理論的方法等。本研究采用了基于Griffith微裂紋理論和損傷理論對以上三個石墨磚模型進行裂紋擴展分析。

基于Griffith理論法模擬裂紋

在結構有限元仿真軟件中使用DEFI_FISS_XFEM命令定義裂紋的位置，然后使用MODE_MODELE_XFEM命令將裂紋賦予模型中，最后使用CALC_G命令可輸出裂紋在裂尖的應變能釋放率G，該系數表示裂紋每擴展單位面積所釋放出來的能量。

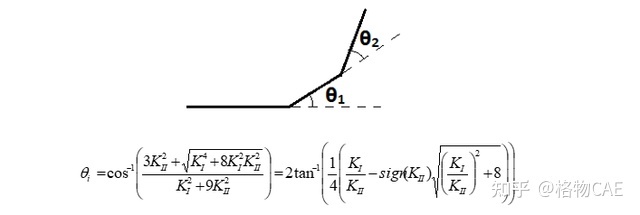

Gc為臨界應變能釋放率，表示裂紋擴展單位面積所需要的能量。在2D模型中，若當應變能釋放率G小于臨界應變能釋放率Gc時，裂紋不擴展，當G=Gc時，裂紋擴展；在3D模型中，需要確定裂紋前沿?cái)U(kuò)展的位置（G＞0.75Gc)。如圖6所示為裂紋擴展方向的確定，裂紋朝著最大切應力方向擴展。

在計算裂紋擴展的每一個時間步，可使用網格自適應模塊Homard調整生成如圖7的加密網格。

基于Griffith理論法對三個模型進行模擬，得到三個模型中的裂紋擴展的結果如圖8所示。

由圖可以看出基于Griffith理論法適用于模型Ⅰ和模型Ⅱ，模型Ⅲ的裂紋只延伸到中間的某個位置，這是由于限制了表面附近或裂紋前沿邊緣的G值計算。

基于損傷理論的方法進行裂紋擴展模擬

選用非局部損傷梯度(GRAD_VARI)建模和脆性彈性準則ENDO_SCALAIR，載荷選用PRED_ELAS，將每步長的損傷增加設為不超過10％，在求解方案中，使用NEWTON法迭代更新矩陣，收斂規則選擇RESI_REFE_RELA。

結果如圖9所示。

由損傷理論法模擬得到的裂紋擴展結果比較精確，解決了傳統Griffith理論方法的一些限制。

04 結論

本研究采用傳統的Griffith理論法和損傷理論法進行了石墨磚2D模型和3D模型以及不同裂紋的擴展仿真分析，結果表明損傷理論法能解決一些Griffith理論法的限制。
