節能器（又稱余熱回收換熱器）是為了適應國家節能減排的政策新研制開發的新型換熱器，通過間壁式換熱方式將工業廢棄的廢氣、廢水、廢熱、鍋爐尾氣、煙氣等余熱回收再次利用，實現節約能源、降低成本、保護環境的目的。擎立生產的余熱回收換熱器極大滿足了用戶對節能及降成本的需求。 余熱回收換熱器的熱介質壓力在2.2Mpa以下，溫度在350℃以內。散熱管與散熱片是經專用繞片機繞制而成的，接觸緊密而穩定，傳熱性能良好，耐腐蝕，使用壽命長，外形美觀，易于安裝，便于管理。

余熱回收的方式
余熱回收器（氣-水）

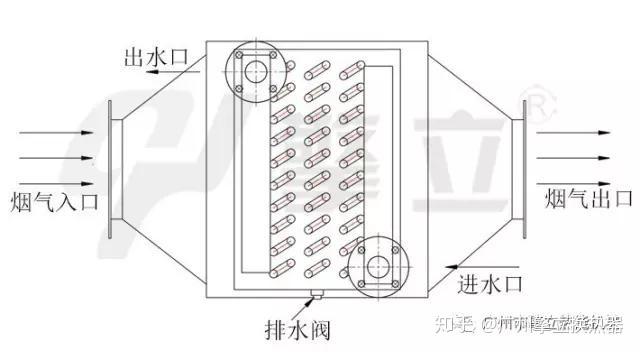

翅片管余熱回收器是燃煤、油、氣鍋爐專用設備，安裝在鍋爐煙口，回收煙氣余熱加熱生活用水或鍋爐補水。其構造如圖所示：左部是進氣煙道，右部為出氣煙道，中間管道內走水。有進水口和出水口。工作時，煙氣流經翅片管余熱回收器，翅片管吸熱后將熱量轉化到水，將水加熱。為了防止堵灰和腐蝕，擎立節能器有設計專門清洗口和冷凝水排口，另余熱回收器出口煙氣溫度一般控制在露點以上，即燃油、燃煤鍋爐排煙溫度≮130℃，燃氣鍋爐排煙溫度≮100℃，節約燃料4-18%。

余熱回收器（氣-氣）

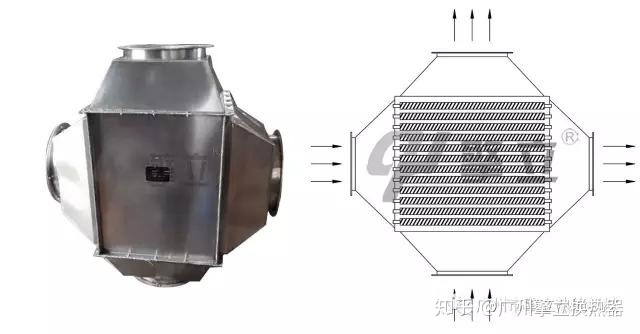

翅片管余熱回收器是燃油、煤、氣鍋爐專用設備，安裝在鍋爐煙口或煙道中，將煙氣余熱回收后加熱空氣，熱風可用作鍋爐助燃和干燥物料。其構造如圖所示：四周管箱，中間隔板將兩側通道隔開。工作時，煙氣流經翅片管余熱回收器，翅片管吸熱后將熱量轉化到空氣，將空氣加熱，空氣吸熱溫度升高。為了防止堵灰和腐蝕，擎立節能器有設計專門清洗口和冷凝水排口，余熱回收器出口煙氣溫度不低于露點。

節能器原理

煙氣節能器是由全不銹鋼304高效翅片管制作而成。傳熱效率比常規換熱管要高的多，翅片全部在豎直方向，堆灰面積小，設備很難積灰。

節能器效益分析

案例核算：3T煙氣節能器每小時總共約產3000kg的熱水，供暖1平方面積為80KG水,1小時可以供應37.5平方，市場1平方供暖在15元/方~40元/方，如果20元/方每天計算，設備年運行300天，設備年效益在22.5萬元，設備投入回收期快，長期產生經濟效益，維護成本低。

管件材質及規格大小

材質：碳鋼鋼片、不銹鋼304翅片、全316L（根據是否耐腐蝕等工況而定）；常用鍋爐尾氣有1T、2T、4T、6T、8T，可非標定制設計。

定制說明

可以根據客戶具體尺寸要求，安裝位置、方向制作！提供具體鍋爐煙氣口尺寸、風量，進出口煙氣溫度要求，以及空氣流量，溫度等，或者冷熱水流量、進出水溫度、溫差要求設計定制！

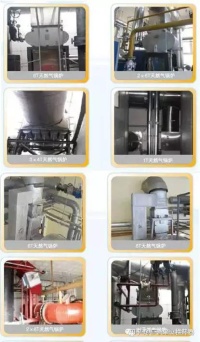

工程實例
