混凝土板

采用分離式配筋的多跨板，板底鋼筋宜全部伸入支座；支座負彎矩鋼筋向跨內延伸的長度應根據負彎矩圖確定，并滿足鋼筋錨固的要求。

板中受力鋼筋的間距，當板厚不大于150mm時不宜大于200mm；當板厚大于150mm時不宜大于板厚的1.5倍，且不宜大于250mm。

簡支板或連續板下部縱向受力鋼筋伸入支座的錨固長度不應小于鋼筋直徑的5倍，且宜伸過支座中心線。當連續板內溫度、收縮應力較大時，伸入支座的長度宜適當增加。

按簡支邊或非受力邊設計的現澆混凝土板，當與混凝土梁、墻整體澆筑或嵌固在砌體墻內時，應設置板面構造鋼筋，并符合下列要求：1）鋼筋直徑不宜小于8mm，間距不宜大于200mm，且單位寬度內的配筋面積不宜小于跨中相應方向板底鋼筋截面面積的1/3。與混凝土梁、混凝土墻整體澆筑單向板的非受力方向，鋼筋截面面積尚不宜小于受力方向跨中板底鋼筋截面面積的1/3。2）鋼筋從混凝土梁邊、柱邊、墻邊伸入板內的長度不宜小于l0/4，砌體墻支座處鋼筋伸入板內的長度不宜小于l0/7，其中計算跨度l0對單向板按受力方向考慮，對雙向板按短邊方向考慮。3）在樓板角部，宜沿兩個方向正交、斜向平行或放射狀布置附加鋼筋。4）鋼筋應在梁內、墻內或柱內可靠錨固。

當按單向板設計時，應在垂直于受力的方向布置分布鋼筋，單位寬度上的配筋不宜小于單位寬度上的受力鋼筋的15％，且配筋率不宜小于0.15％；分布鋼筋直徑不宜小于6mm，間距不宜大于250mm；當集中荷載較大時，分布鋼筋的配筋面積尚應增加，且間距不宜大于200mm。當有實踐經驗或可靠措施時，預制單向板的分布鋼筋可不受本條的限制。

在溫度、收縮應力較大的現澆板區域，應在板的表面雙向配置防裂構造鋼筋。配筋率均不宜小于0.10％，間距不宜大于200mm。防裂構造鋼筋可利用原有鋼筋貫通布置，也可另行設置鋼筋并與原有鋼筋按受拉鋼筋的要求搭接或在周邊構件中錨固。樓板平面的瓶頸部位宜適當增加板厚和配筋。沿板的洞邊、凹角部位宜加配防裂構造鋼筋，并采取可靠的錨固措施。

混凝土厚板及臥置于地基上的基礎筏板，當板的厚度大于2m時，除應沿板的上、下表面布置的縱、橫方向鋼筋外，尚宜在板厚度不超過1m范圍內設置與板面平行的構造鋼筋網片，網片鋼筋直徑不宜小于12mm，縱橫方向的間距不宜大于300mm。

未注明時，樓板鋼筋，短跨方向的鋼筋布置在外側，長跨方向的鋼筋布置在內側，懸挑板或基礎底板應與設計單位確認。

當混凝土板的厚度不小于150mm時，對板的無支承邊的端部，宜設置U形構造鋼筋并與板頂、板底的鋼筋搭接，搭接長度不宜小于U形構造鋼筋直徑的15倍且不宜小于200mm；也可采用板面、板底鋼筋分別向下、上彎折搭接的形式。

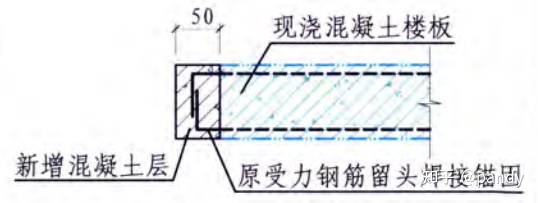

樓板后開洞時應由設計單位確認。板邊應如下圖進行鋼筋封閉處理。

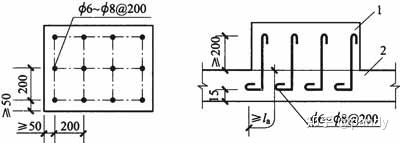

設備基礎宜與樓板一次整體澆筑，當受施工條件限制無法同時澆筑時，宜將基礎范圍內的樓板鑿毛并洗刷干凈再進行澆筑；當設備的振動較大時，板與基礎之間應如下圖配置φ6～φ8間距為200mm的連接鋼筋。

處于二、三類環境中的懸臂板應在其上表面增設防護層。構件表面的防護層，應按規定維護或更換；

對容易開裂的混凝土結構構件，應采取下列控制間接作用的防護措施：1）混凝土結構的屋面應設置保溫層和隔熱層；2）直接暴露在室外空氣中的陽臺、雨罩、檐口板、女兒墻等構件或配件應減小伸縮縫間距；應設置保溫層；易受陽光曝曬的部位應做成淺色；3）對采用地板采暖的樓蓋，采暖設施與樓板之間宜設置隔熱層。

對于板類構件，除采取規定的養護措施外，應采取下列附加處理措施：1）在混凝土初凝前，應采用平板振動器進行二次振搗；2）終凝前應對混凝土表面進行抹壓；3）摻加粉煤灰、緩凝劑的混凝土應增加養護時間。

應嚴格控制現澆板的厚度和現澆板中鋼筋保護層的厚度?，F(xiàn)澆的陽臺、雨篷等懸挑板負彎矩鋼筋部位應設置間距不大于500mm的鋼筋間隔件，在澆筑混凝土?xí)r鋼筋不應位移。

現澆板內預埋管線必須布置在上、下層鋼筋網片之間，交叉布線處應采用線盒，線管的直徑應小于1／3樓板厚度。若預埋管線上部沒有上層鋼筋網片，則應沿預埋管線長度方向增設φ6@100、寬度不小于450mm的鋼筋網片。水管嚴禁水平埋設在現澆板中。
