指數說明：每道真題實戰題目會給出難度指數和邂逅指數。難度指數表明該題目的難易程度，分為1 - 5顆星，難度逐級增大，五星為最高難度。邂逅指數為該題目的考點出現在考試中的可能性，也分為1 - 5顆星，邂逅可能性逐級增大，五星為極容易遇到的考點。此可能性是堂主通過做海量真題，并結合考試經驗總結出來的，是一個主觀性較強的數據，僅供各位考友參考。

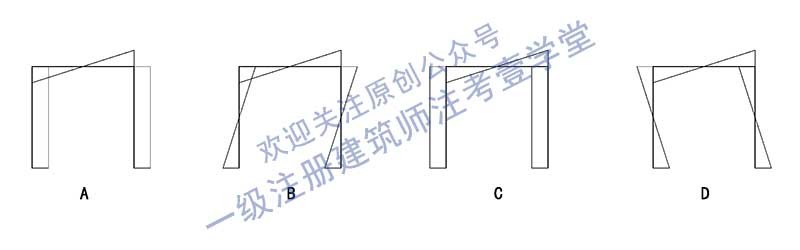

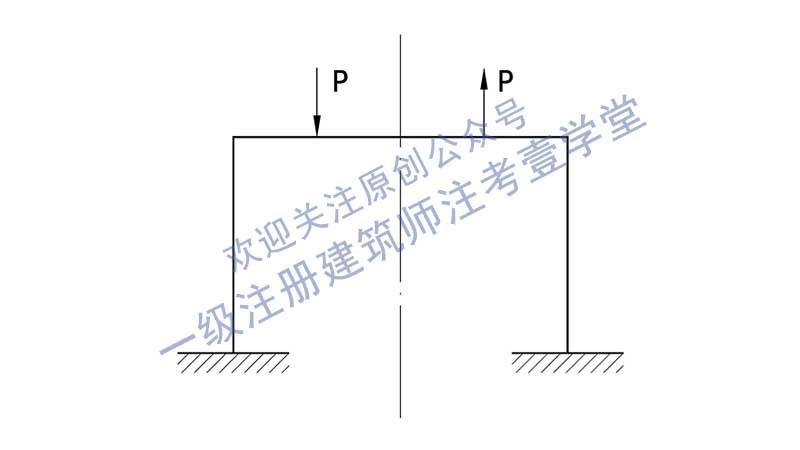

圖示對稱結構，在反對稱荷載作用下，正確的彎矩圖是（ ）

難度指數：★★★★★

邂逅指數：★★★★

對稱的結構，受到反對稱的外力

其彎矩圖也應該是反對稱的，排除C選項

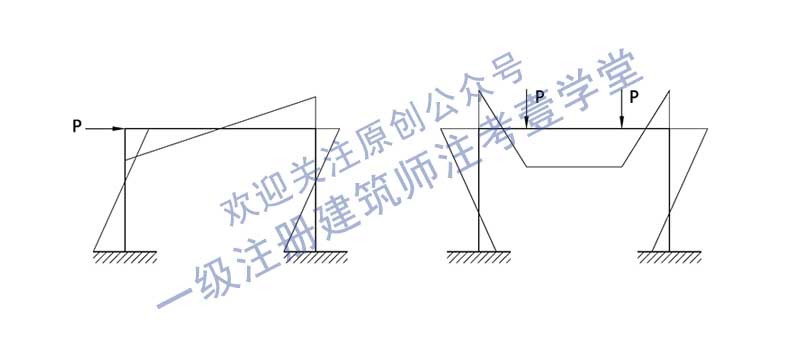

上次文章講了超靜定剛架受集中荷載的彎矩圖

其中一個集中荷載反向，就是題目的模樣了

這里我們?cè)儆浺粋€(gè)規律：

結構對稱、荷載對稱，則軸力圖、彎矩圖對稱

剪力圖反對稱，對稱軸上剪力為0

結構對稱、荷載反對稱，則軸力圖、彎矩圖反對稱

剪力圖對稱，對稱軸上軸力、彎矩為0

所以排除A選項，余下B、D選項

來詳細分析一下受力的彎矩圖

反對稱受力，中點無豎向位移，但有轉動、水平位移

這也是從前面的規律推演出來的

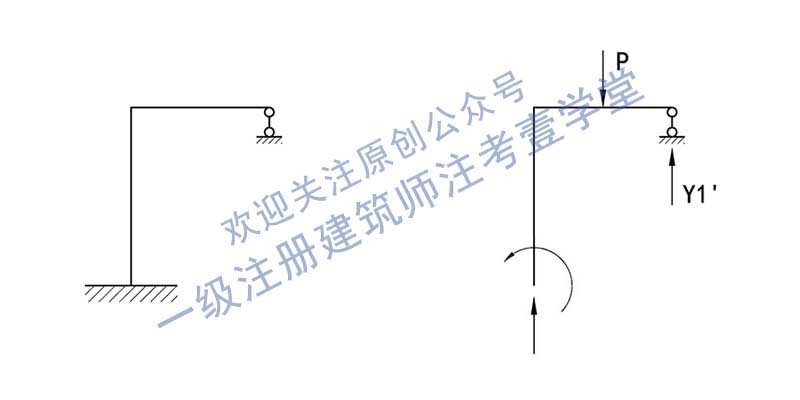

于是可以從中間截開，中點等價于一個可動鉸支座

因?yàn)榭蓜?dòng)支座限制豎向位移，但可轉動、水平位移

我們可以得到這樣的受力分析圖

不用計算具體的力大小，因?yàn)榱Ψǚ匠涛覀儾欢?/p>

我們就知道，有什么樣的力就可以了

接著從右上端開始分析彎矩

一開始，彎矩為0

此處因?yàn)榈葍r(jià)于可動鉸支座，沒有力偶

所以端點一開始的彎矩為0

慢慢往左分析，彎矩開始出現

位于桿的下方，因?yàn)閅1’讓桿下方受拉

到了P處，因?yàn)镻和Y1’反向，所以彎矩也開始反向

一直到左上直角點，變到了另一側

因?yàn)橛叶说木C合受力，會讓桿左端上部受拉

接著分析豎桿

P和Y1’產生的彎矩是一個常數，且讓桿左側受拉

于是，豎桿的彎矩圖是一條直線，在桿的左側

最終，得到的彎矩圖就和B選項一樣了

答案選擇B選項

再看幾道類似的題目

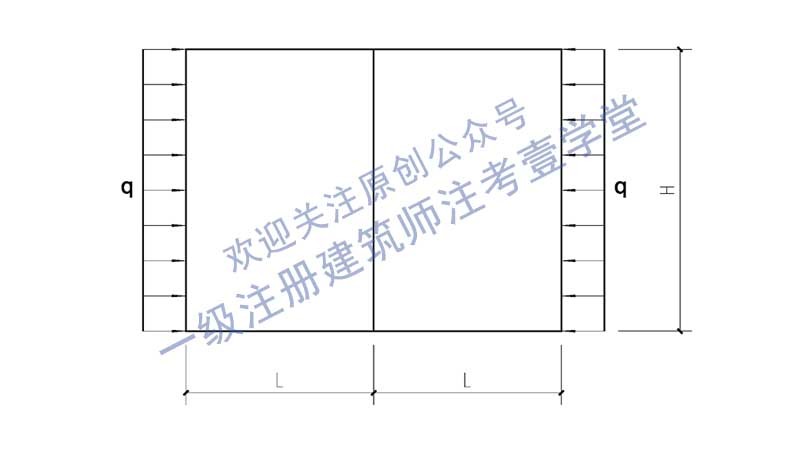

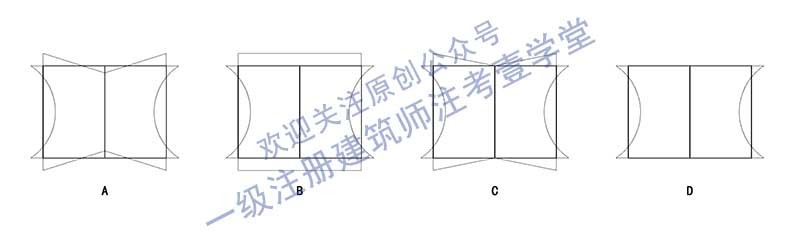

圖示雙跨剛架各構件剛度相同，正確的彎矩圖是（ ）

難度指數：★★★

邂逅指數：★★★★

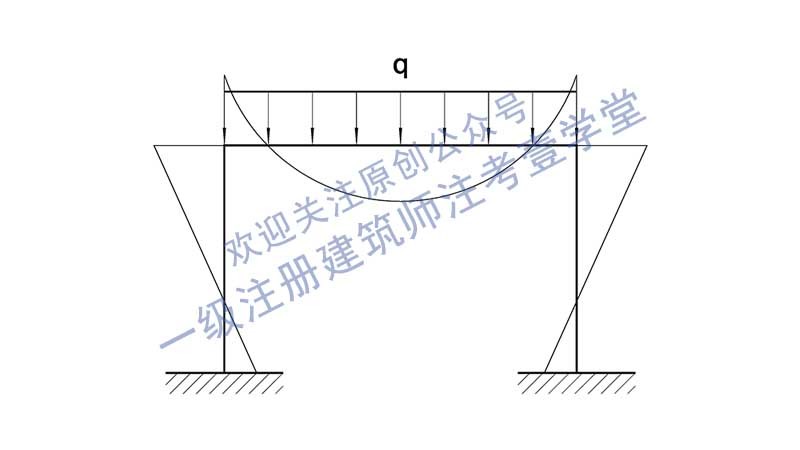

還記得，一個超靜定剛架受到均布荷載的彎矩圖嗎？

既然題目中是兩者的對稱拼接的形式

那么，彎矩圖也就是兩者的對稱拼接

于是就得到了A選項的樣式

答案選擇A選項

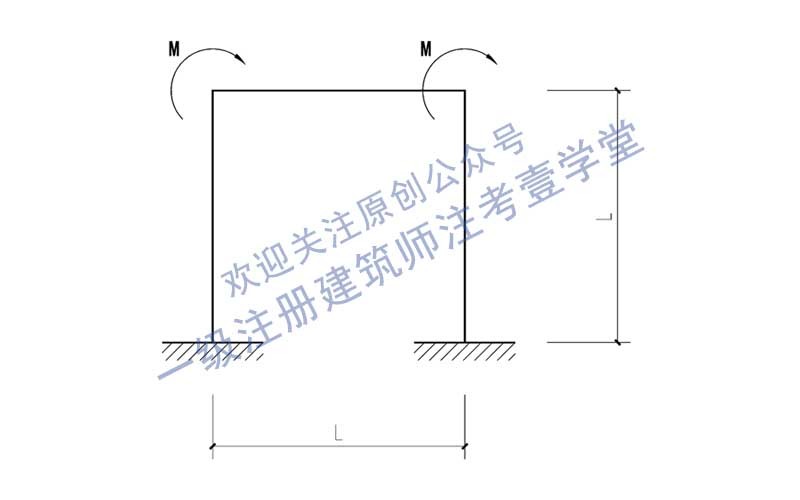

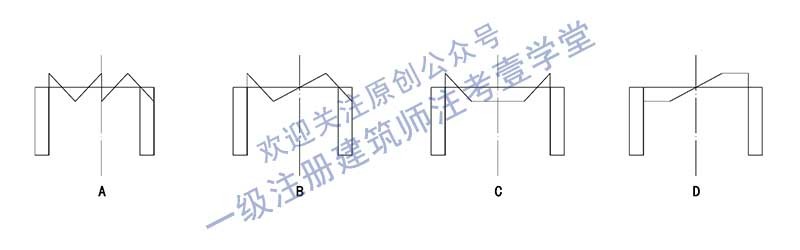

圖示對稱剛架在承受反對稱的兩個力偶作用下彎矩圖正確的是（ ）

難度指數：★★★★★

邂逅指數：★★★★

集中力、均布荷載都了解了，再來看力偶

題目是反對稱的力偶，所以彎矩圖也是反對稱的

可以用第一題的方式解決

中間點等價于可動鉸支座，前面分析和第一題一樣

只是右上端的彎矩一直畫到直角點

對于豎桿，我們從左下角分析要容易一些

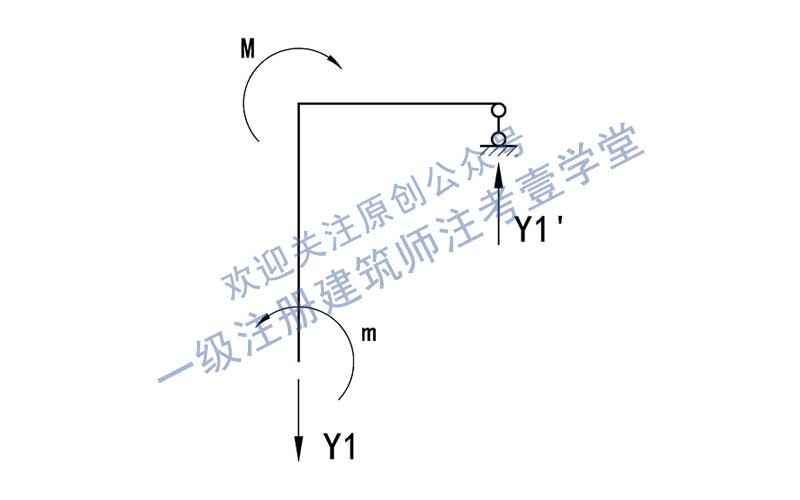

左下角固定端存在豎向力Y1和反力偶m

對豎桿產生彎矩的，只有m

m讓豎桿左側受拉，于是彎矩圖就是左邊一條直線

最后就得到了和C選項一樣的圖形

答案選擇C選項
