熱泵運行原理：
四大部件：蒸發器、壓縮機、冷凝器和節流裝置。

運行原理：通過讓冷媒不斷完成蒸發（吸取熱量、低溫低壓液態變成低溫低壓氣態）→壓縮(低溫低壓氣態變成高溫高壓氣態)→冷凝（放出熱量、高溫高壓氣態變成高溫高壓液態）→節流（高溫高壓液態變成低溫低壓液態）→再蒸發的熱力循環過程，從而將環境中不可利用的低品位熱量轉移成可使用的高品位熱量。

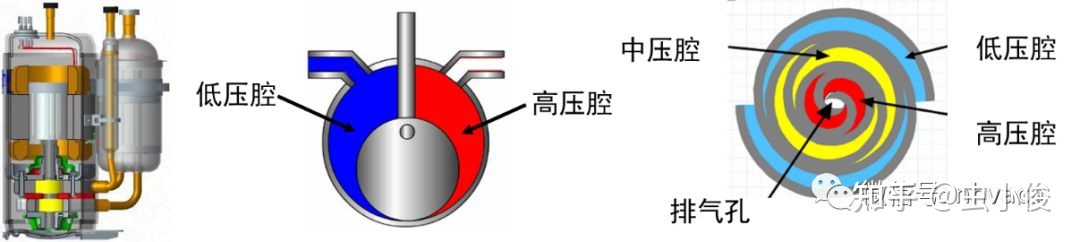

壓縮機：

功能：將氣態的制冷劑由低壓變成高壓，低溫變成高溫。
節流裝置：

功能：將高溫高壓的液態制冷劑變成低溫低壓的液態。
蒸發器：

功能：將低溫低壓的液態制冷劑變成低溫低壓的氣體。
冷凝器：

功能：將高溫高壓的氣態制冷劑變成高溫高壓的液體。
四通閥：

功能：除霜，制冷雙化霜系統。
氣液分離器、儲液器：

氣液分離器：將低溫低壓的液態與低溫低壓的氣態制冷劑分開。
儲液器：儲存制冷劑，維持熱泵在春、冬季制冷量充足。
熱泵能效比COP：
熱泵工作時，蒸發器吸收環境介質中的熱量Qa；
消耗電能(W)做功消耗的能量，部分轉化為熱量Qb；
通過工質循環在冷凝器中釋放的熱量Qc；
三者的關系：Qc=QA+Qb。
COP=熱泵機組的制熱量Qc/輸入能量W=（Qb+Qa）/W
由此可見：COP值反應了熱泵的效率，且熱泵的COP值恒大于1，體現了其節能的特性。

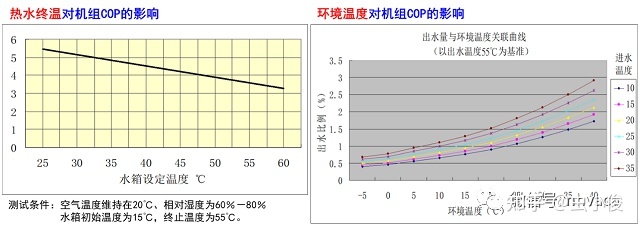

由圖可見，隨著溫度的升高，cop值下降，即熱泵效率下降。這是因?yàn)殡S著水箱溫度的升高，冷凝器側換熱溫差變小，熱水吸熱量將少，降低了系統的性能。

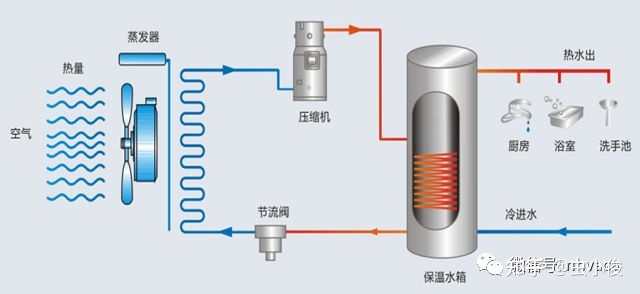

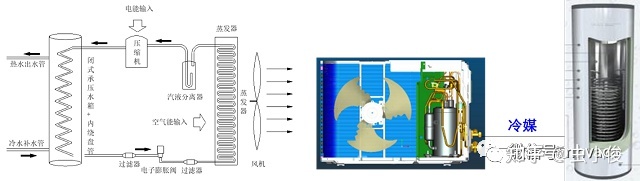

氟循環工作原理：

加熱時水靜止不動，換熱銅管在內膽內部。
水循環工作原理：

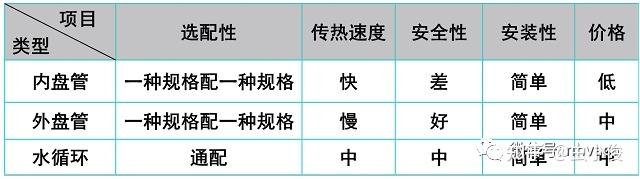

冷媒循環與水循環產品的比較：

工程設計選型：
1、熱負荷量計算：
可根據《民用建筑太陽能熱水系統工程技術手冊》熱水用水定額計算：
Q = C·M·△T
Q-所需制熱量，kJ；
C-水的比熱容，4.18KJ/kg·℃；
M-水的質量，kg；
△T-自來水溫度與用水溫度溫差，℃。（就是進水和出水溫度）

注：該公式適用于熱水工程選型，采暖選型可參考這篇文章

2、主機選擇：
根據熱負荷計算的結果，充分考慮機組抗疲勞，冬季最不利氣溫條件下；主機運行時間不超15小時/日，所以本工程實需主機產熱功率：按照每天運行x小時計算，則熱水需要主機的制熱功率為：
Qw = Q/（X*3600）/n
Q-熱泵主機制熱功率，kW；
X-機組加熱時間（單位小時），一般取8-15小時；
n-為制熱量修正系數，一般取0.8—1。
3、循環泵的選擇：
1）循環泵的流量的選擇：G=Q×3600/（Cρ△t）
G-泵的流量，m3/h；
Q-熱泵制熱功率，kW；
C-水的比熱容，4.18KJ/kg·℃；
ρ-水的密度，一般取1000kg/m3
△t-每小時水溫升，一般取4.5-5.0 ℃
經驗數值：循環泵的流量G可根據機組循環水流量*1.1~1.2來選擇。
2）循環泵的揚程選擇
一般情況下，每個熱泵機組的壓降為5m左右，沿程阻力與局部阻力可以用經驗公式0.005*L來代替。

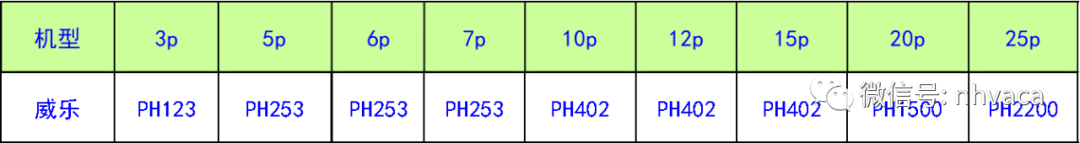

循環泵配型推薦表：

4、主管管徑的選擇：
G = π·r2·v
G-每小時水的循環流量，m3；
π-圓周率，3.14；
r-主管的管徑，m；
v-經濟流速，一般取1.5-2m/s；
可以將以上數據代入公式，取r值，選擇合適的主管管徑。
管徑選擇推薦表：

以上為經驗值，僅供參考。
選型計算的經驗推薦方法：

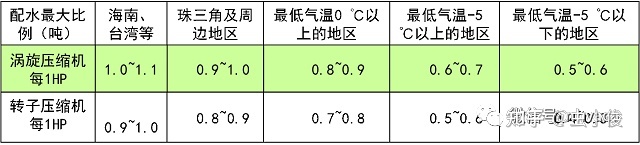

根據各個地方的全年氣溫情況，可以按以下經驗數據進行配套制熱水量。

選型及配套的注意事項：
優先選用兩臺機組；優先選用雙壓縮機的機組。

太陽能熱泵熱水器是利用太陽能作為蒸發器熱源的熱泵系統，將太陽能集熱器與熱泵蒸發器合二為一，即制冷工質直接在太陽能集熱器中吸收太陽輻射能而蒸發；然后通過熱泵循環加熱熱水。除太陽能集熱/蒸發器外，其余部件（壓縮機、冷凝器和膨脹閥）與常規空氣源熱泵熱水器相同。
空氣源與太陽能結合原理：

主機安裝示意圖：

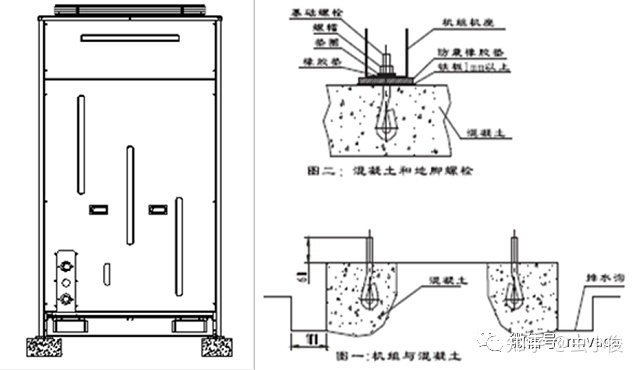

單機組安裝基礎：

多機組模塊化同程連接：

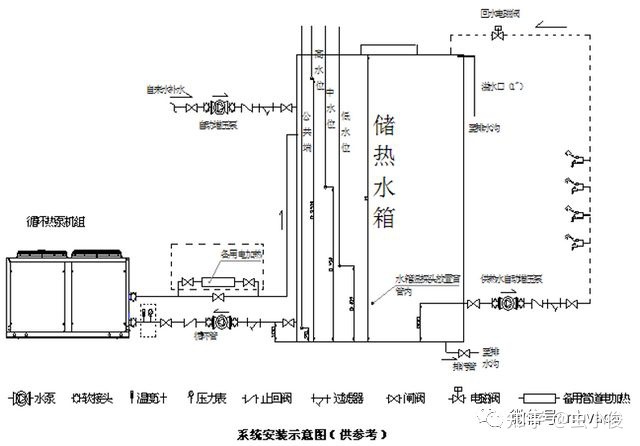

水管路系統安裝示意圖：

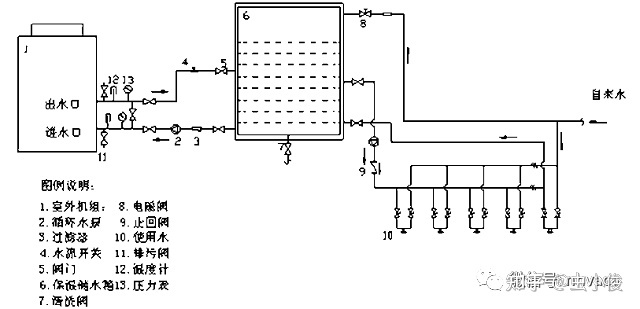

1.單機系統：

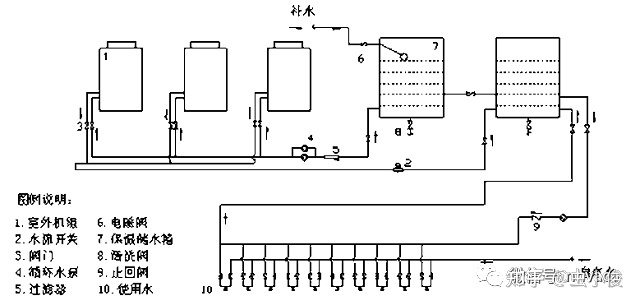

2.模塊組合系統：

調試注意事項：
機組使用前應會同安裝人員到現場確認下列事項后，再啟動機組：
1、供電電源是否為機組所指定規格的電源，電源線的容量是否滿足要求；
2、供電線路中應配置用于漏電保護和短路保護的低壓斷路器，并且接地端子是否可靠接地；
3、檢查電控柜內外特別是各點接線口上是否清潔無雜物；
4、管道系統是否進行了水壓試驗，并滿足密封要求；
5、風機扇葉是否與風扇固定板和風扇護網有摩擦；
6、機組周圍是否按規定留出適當?shù)姆?wù)空間；
7、機組安裝時是否采出了必要的防振措施；
8、機組周圍影響風量的物品是否移開；
9、系統中應該開啟的閥門是否已全部開啟并處于正常狀態，應該關閉的閥門是否已全部關閉；
10、保溫水箱在使用前是否進行清洗，確保水箱中無臟物，以免影響機組運行；
11、對于模塊組合系統，需檢查主、從模塊地址開關撥碼位置是否正確。
機組使用過程中其他注意事項：
1、一旦運轉停止后，若再啟動，須至少等待3分鐘后再啟動，起停次數過多會損壞壓縮機；
2、機組長期運轉后熱交換器會附著污垢和雜質，從而導致制熱能力下降，能耗增加，請聯系專業的人員進行清洗；
3、控制器中的設定值，有調試人員依照機組的運行狀況進行設定，一旦設定請勿私自更改；
4、冬季制熱運行狀態下如需短時停機，必須用機組線控器上的“開/關”鍵停機，不能關閉機組電源，否則機組水管道溫度過低，機組不會自動進入防凍運行而導致?lián)p壞；
5、在使用或非使用季節，長期停機，應將機組內冷卻水放凈，并關閉全部電源；
6、冬季制熱時運行期間（特別環境溫度低于0℃），在晚上不得切斷機組和水泵電源，水泵與主機不聯動的，應讓水泵不間斷運行，以防凍結；
7、機組內的安全保護裝置均在出廠前設定完畢，切勿自行調整；
8、常檢查機組的電源和電氣系統的接線是否牢固，電氣元件是否異常，若有異常應及時維修和更換；
9、經常檢查機組各部件的工作情況，檢查機組的管路是否有油污，確保機組制冷系統無泄漏；
10、下雪天，對于露天安裝的機組應進行遮蓋保護，機組若已積雪，則不可直接啟動機組，應在清除積雪后，再開機。
使用及維護保養：
機組運行：
接通電源，啟動水泵，此時傾聽水泵有無異常噪音，并觀察水壓情況是否在正常范圍。如出現流量開關保護，則說明水泵水流量過小，需查找原因并解決。
對于三相電源機組，首先檢查風扇、水泵轉向是否正確，如轉向不對立即關閉電源，調整相序。測量壓縮機運轉電流是否正常，有無異常聲音。
經延時后，壓縮機啟動，機組處于正常工作狀態，此時應檢查機組有無異常振動及異常噪音，觀察壓縮機吸、排氣溫度變化情況，并檢查機組電流是否正常，同時做好相關記錄。
調整水流量至名義值后運行30分鐘，再根據用戶要求設定出水溫度，保證機組運行過程正常。
注：由于水泵由機組主模塊控制器控制，在進行水系統運行時，可啟動“單獨運行水泵”模式，以使水泵運轉。
機組運行情況檢查與記錄：
所有機組在出廠前均已通過嚴格的測試和檢驗，為了確保機組能夠長久良好地運行，用戶應按排好機組的維護與保養工作，并定期進行檢查修理。
機組運行期間，建議用戶在日常檢查工作中做到每天一次檢查空調系統的運行狀況，并作表格式的記錄。
機組的檢查與清潔：
機組周圍請勿堆放雜物以免堵塞進出風口，應經常對室內末端裝置回風口過濾網進行清理，機組四周應保持清潔干燥，通風良好，以維持良好的換熱效果，節省電能。
為確保冷凝器有效的工作和進行最大限度的熱量交換，其外部必須保證定期清潔，沒有任何如落葉、棉絨、昆蟲、塑料袋等易堵塞蒸發器翅片的污染物且要定期清洗翅片上灰塵。
水系統的檢查與清潔：
循環水不應使用地下水、硬水或其它污水。應使用經過處理的自來水軟水作循環水（PH值應在6.8-8之間）。確保水質清潔，水系統壓力正常，對于硬度比較高的水應該采用相應的軟化措施，以降低硬度，以免機組的產生污垢，影響機組換熱效果。
通常水中的雜質可以通過安裝在回水管的過濾器清除，過濾器目數的大小能將大小不同的雜質過濾掉，推薦采用60目水過濾器。過濾器目數越大，過濾雜質能力和范圍越大，但其阻力將會增大很多，必須要注意定期對水過濾器進行清洗或更換過濾網。請務必在補水管上安裝一個水處理器和水過濾器。通常雜質是由機組初次加水或安裝管道時帶來的，因此清洗管道時應用清潔的水源，并且將初步清洗管道的水排盡，在機器啟動之前一定要清洗過濾器。
電氣配線說明：

機組電源線選擇：

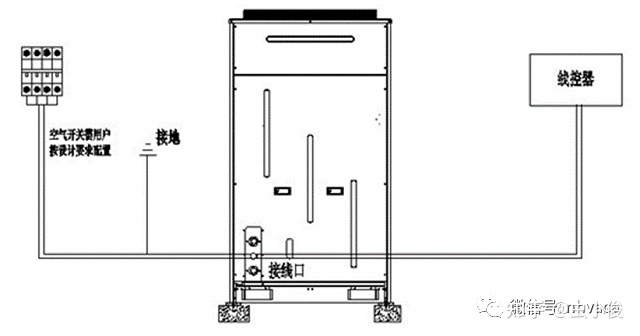

（1）單個模塊機組電源線規格電源線選擇（見接線示意圖）
（2）長度一般指主機和專用電源之間的電纜長度。在商用中央空調器中，選擇配線時，必須考慮配線長度，保證電機啟動時的電壓降在額定電壓的2%以內。
（3）采購的電纜線，組件和材料必需符合國家標準規定且只允許使用銅導線。
（4）電纜線必須是具備不低于75攝氏度的耐溫銅芯導線。
（5）電源纜線應為氯丁橡膠鎧裝線，即GB5013.2表18中YZ,YZW型。
電氣檢查及維護：
1、檢驗并確保所有電源線的規格是符合要求的，如電線的截面積足夠大、地線與零線符合設計要求等。
2、檢驗并確保電路控制元器件的大小規格是符合設計和使用要求并在正常工作，如空氣開關的、保險絲的規格以及接觸器保護器等。
3、檢驗并確保所有連接處均接觸良好、穩固，各螺釘接線處應不定期地檢查，加固。
4、檢驗并確保所有指示燈在正常工作。
【特別警告】 電源線容量過小或線路有接觸不良都有可能引起故障甚至火災。

本文來源于互聯網，暖通南社整理編輯于2019年11月4日。

確實這些基本的內容網上都有，只要有心去整理就行了，雖說這里面的大部分知識都是熱水方面的，但是熱水機和采暖機其實差不多，都是燒水的設備，只是采暖機是把燒好的熱水，通過地暖、風機盤管、暖氣片等末端進行輻射，本質上差不多?，F(xiàn)在熱泵行業慢慢步入老百姓的眼簾，更多的是用在了采暖方面。大家如果有啥熱泵方面的問題不懂的話，歡迎來問我吖~
