什么是泵的最小流量線？

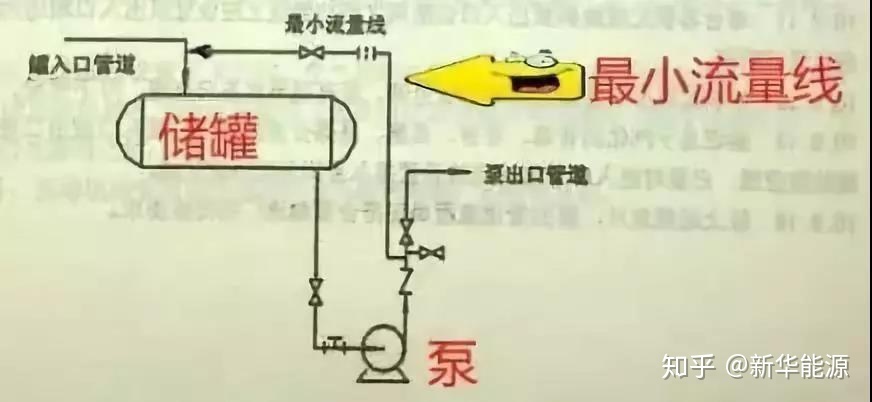

為了保證泵安全起動和正常運轉，要求泵有最小排出流量，這就是離心泵的最小流量。泵的工作流量低于額定流量30％時，應設置泵在最低流量下正常運轉的最小流量線（即在離心泵出口管道上加一條返回線），稱為最小流量線。

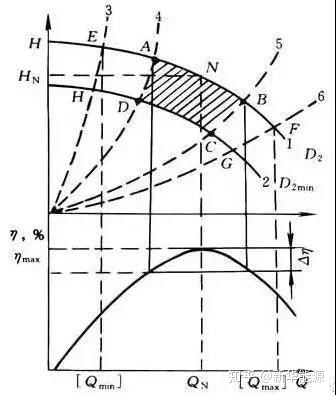

看圖明了：

曲線3表示最小連續流量Qmin的相似拋物線；
曲線4表示最優區域的小流量Qmin的相似拋物線。

每種型號的離心泵都有最小流量，低于這個流量離心泵就會發生汽蝕（還有一個最大允許工作流量，這兩個流量之間就是這個離心泵的允許工作區）。

1、當流量低于泵最小流量時，振速會增大，為了防止泵發生氣蝕，打開最小回流線進行調節，使泵維持在穩定運行狀態（作用跟壓縮機的防踹振線有點像）

2、高壓離心泵起泵時，為了防止泵憋壓損壞，在起泵前打開最小回流線。

3、有些離心泵不能停泵，例如鍋爐給水泵。鍋爐通常由多臺泵供水，根據需求量不一樣（類如冬天上半夜多白天少，下半夜偷懶）需要采用其中幾臺泵供水，有了這個最小流量管線，需要關閉的泵可以在最小流量處循環（消耗功率最?。┑遣恍枰１?灌泵-開泵反復操作。

泵的最小流量保護對泵的最小流量保護一般有三種方式。分別是：設計連續循環系統 、設計控制循環系統 或 設計泵保護閥系統。

1、設計連續循環系統

優點：

投資較小；

當工藝上出現小流量工況時，限流孔板旁路先自動將其消除。

缺點：

不論工藝上需要多少流量，旁路線始終都有流量通過。選泵時應把旁路流量附加到操作流量上，否則易造成泵出力不夠的情況；

操作費用較高；

當泵的揚程很高，液體又處于飽和溫度下時，限流板孔后可能發生氣化。

2、設計控制循環系統

優點：

選泵可不考慮旁路流量附加值；

選旁路只有在小流量工況時才自動打開，平時關閉以節省能量。

缺點：

增加一套自控回路造價太高。

3、設計自循環控制閥保護系統

優點：

自循環控制閥自動識別流量變化，自動開啟主路和旁路回路，完全自動控制；

無需其他外接設備或元件控制；

節省成本。
