內外機不聯動的麻煩之處

今年夏天熱的有點離譜，命基本上是空調給的，使用費用也會比往年會高出一點，這個都是很正常的，然而前幾天有個業主告訴我，他家的開利兩聯供水機二聯供系統，內外機當時做的時候沒有放聯動線，內機關掉，外機沒關，有時家人出門，主機要白白的開啟一整天，導致7月份的電費高的離譜，138的戶型，五臺內機，7月份電費達到了夸張的1700塊。

電費高的原因很多，但是當下先解決內外機聯動的問題，至少別沒人開空調的時候，主機還在工作，所以挑了個不怎么熱的天氣去看了一下。

到了現場才知道，設備間在陽臺，主機和主控面板都是放在設備間的，而且開利的主機開關機的流程是，長按開機鍵，彈出是否開機的界面，你要去點開機的選項，外機才開機，比較繁瑣。

我放個說明你們感受一下。

試想你在享受著空調帶來的26度室溫，準備出門了，讓你去四五十度的設備間去關主機溫控，回家先去設備間開主機溫控，而且要繁瑣的操作主機面板，你會不會崩潰，反正我是不會去開關的，太反人性了，業主也不會去開關，雖然知道使用費用會高。

所以來現場是為了解決問題的，達到最終的目的就是，開第一臺內機的時候，外機開，關最后一臺內機的時候，外機關，再也不要大熱天的去外機那里開關主機。

干接點連接工作

首先一定要斷外機電源，這里要特別強調下，這種既是粗活又是細活，一定要專業人士來弄，如果是自行誤操作導致意外，本文不負任何責任。

打開外機的側邊蓋板，上蓋板。

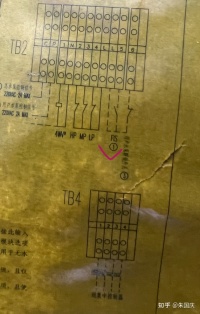

在側蓋板上有個電路圖。

右上角有個小圖，TB2端子模塊這里有標注。

下面有端子的說明，F(xiàn)IS端子是風機盤管聯鎖開關，其實就是干接點

實物圖長這樣，在靠近前側板的那一側，比較難拆，其實不用拆，我只是用萬用表測一下通不通。

你們只需要按電路圖一樣，將L和5兩個端子接到干接點。

我用犀牛王的主機面板，背后照片忘記拍了，我畫個示意圖。

將開利的TB2的端口模塊的端子L和5分別接到犀牛王面板無源聯動的1和2，這里無源聯動干接點不分極性。可以任接。

然后從主機電源取個零火線給犀牛王面板供電，干接點鏈接的工作就做好了。

開利面板設置工作

面板設置工作，主要是讓主機認干接點聯動，這個費了一下周章。

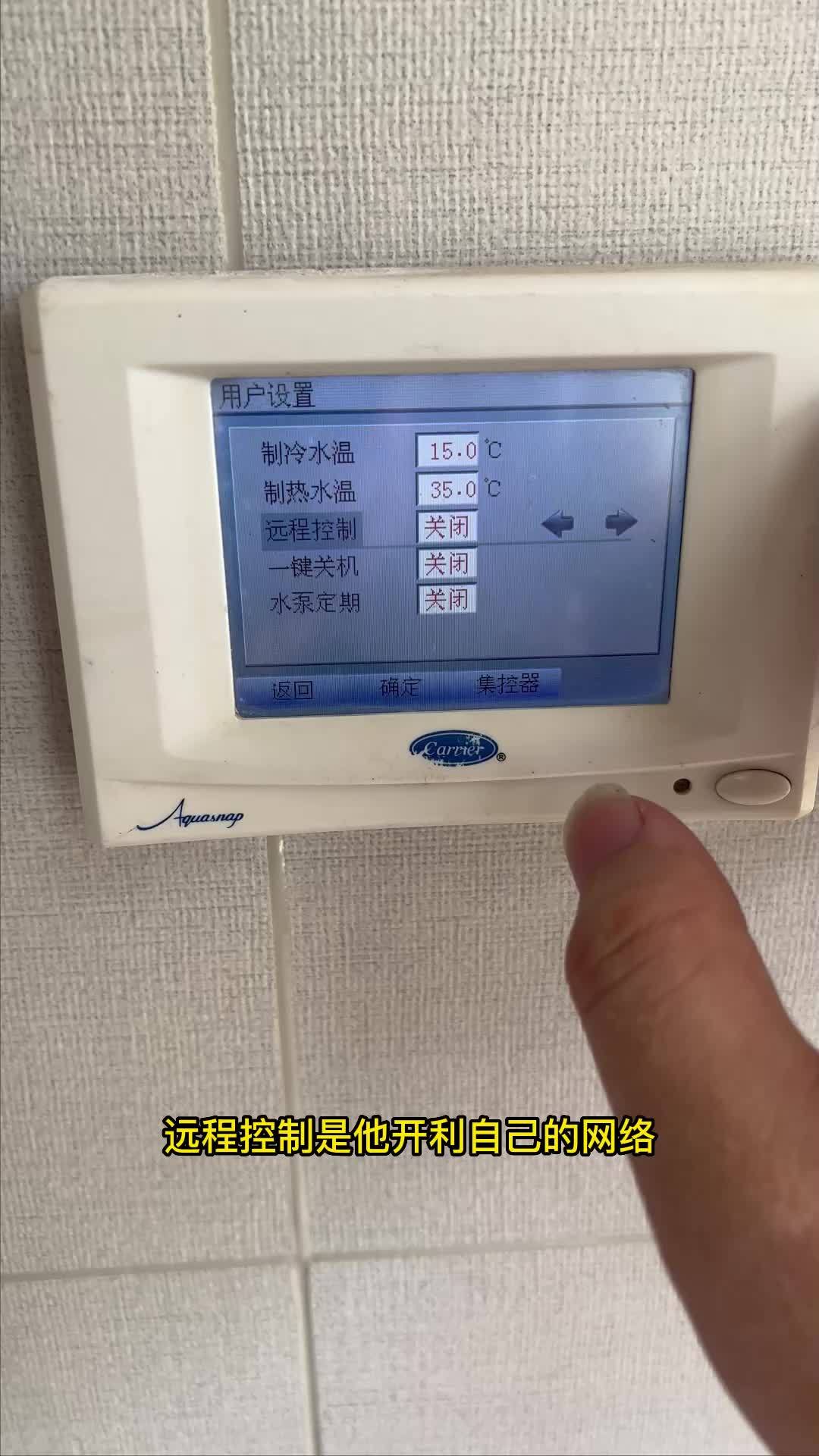

進入服務模式，將系統控制模式由“集控器”模式改成“室內機聯鎖”模式。

此時其實直接開內機溫控器，主機是不會啟動的。

仔細翻看了說明書，說的是要進入待機狀態。

再來看主機圖，你以為顯示畫面就是待機嗎？其實并不是，而是右下角的燈必須要亮才叫待機。。。

ok，還是按照開篇的說明，長按電源鍵開機，確定開機，然后，再開犀牛王的溫控器，外機啟動，關閉犀牛王的溫控器，外機關閉。

到這步，說明開利主機面板設置正常，主機可以認干接點聯動了。

來個視頻版吧，要不怎么叫保姆級別教程。

配網和聯動設置

配網

配網這個比較簡單，犀牛王的面板是藍牙兼WiFi，你需要把手機藍牙打開，打開app，添加設備，設備會自己跳出來添加，輸入局域網的WiFi密碼就可以，網絡一定要正常，完全傻瓜式操作。

確定正常后把犀牛王的面板固定一下，犀牛王的溫控器面板在這里承擔的角色就是相當于給主機加了個WiFi功能。

聯動設置

直接放兩張圖吧，按我設置好的場景設置就行。

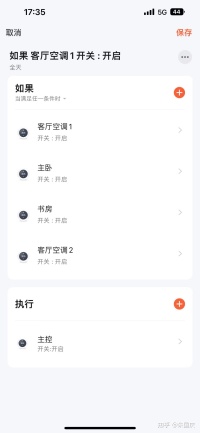

開篇說過，我們最終的目的是為了實現第一臺內機開啟的時候，外機開啟，最后一臺內機開啟的時候，外機關閉，所以開機的時候在設置條件選擇“當滿足任一條件”

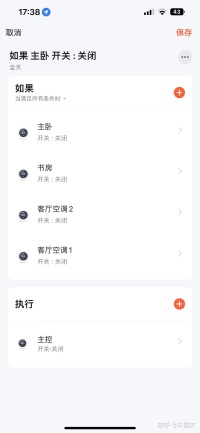

而關機的時候設置條件為“當滿足所有條件”。

這個留意一下。

當然還有其他的玩法，比如地理圍欄，當你離家多少公里，可以自動關空調，防止像我這種健忘癥老是忘記關空調，這個自己摸索很簡單。

關于開利的遠程聯動說明就寫完了，啰里啰唆了一大堆，其實就是三步

1、斷電，將TB2的端口模塊的L和5接到犀牛王溫控器的干接點，給犀牛王接好電源上電

2、主機面板設置成溫控器聯動功能，開到待機模式

3、配網、設置場景。

另外建議找專業人士，注意安全，完結撒花

其他有什么不明白，在評論區給我留言吧。
