前言

冬天來了，今年冬天來的比較晚，但還是來了，群里這兩天又活躍起來了，問的最多的問題，就是我家這個地暖怎么開，水溫怎么調，壓差怎么調，為什么能耗那么高。

這些問題不僅是業主問的比較多的，也是很多經銷商比較頭疼的問題，一到冬天，就是水溫調多少的問題，調低了，熱不起來，調高了能耗翻倍。

怎么樣才能讓業主滿意，經銷商省心呢。

最近我改造了一個項目，犀牛王消音內機+日立水墅適的主機，通過這個案例，來給大家講一下，我們是如何做到一個系統，只要一鍵操作，不需要調節壓差，也不需要調節水溫，實現一個比較舒適的室內環境。

改造前后

案例坐標寧波東部新城柳岸曉風，是疊墅上疊兩層，建筑面積180平，采暖面積110平，空調面積105平，上面加了一層陽光房，沒有空調地暖。

客餐廳瓷磚，房間木地板。

內機為犀牛王智慧款消音內機，6臺

地暖為丹佛斯20地暖管20公分間距，7路

主機為日立的水墅適系列125型號，12.5kw的制冷量。

改造前的系統做的一次系統，內機二通閥滿裝+壓差旁通閥，內外機聯動，WiFi遠程都可以實現。

改線

前段時間，犀牛王發布了一款H7，智慧機器人，業主想試試這個到底怎么樣，問我能不能給他家里加裝一臺，當時的情況是業主家里已經裝修快收尾了，如果加裝的話是有點麻煩，主要是日立的主機干接點是在主控面板上而不是在外機，所有的線都是按照干接點放線的形式放的。

我想了想他家的現場情況，主機主控面板的電源是220V從室外機取得電走的屏蔽線，手拉手線是到主控的，那么可以將室外機取電的屏蔽線和干接點線連接上，主控面板的電源線只需要在面板邊上插座或者開關接個零火線通電就可以實現改造。

室內空調內機部分，原先干接點聯動也要改成485聯動

485的+和-不要弄反，我這里是棕色為+，藍色為-。

另外日立水墅適接入第三方智能需要配一個modbus模塊。

因為是改造項目，沒有預留H7和modbus的位置，我放在了室外機里，如果是毛坯房新裝，建議留在內機的回風口里面，以后配網調試也方便一點。

H7功能豐富，我這里只是接了內機通訊，外機通訊，溫感探頭，水箱探頭，電源，弄好之后，內外機通電。

設置地址

內機這里要設置一下485的地址，是讓H7認出室內機的數量，他家6臺內機，485地址為客廳0號機，主臥1號機，其他2、3、4、5號機依次排列。

這里要注意，設置的時候，注意是依 次 排 列，不要跳躍，比如0、1、3、4之類的。

當你設置正確的時候，內外機所有聯線正常，485地址設置正確。

H7主板的屏幕會展示在線的機器，機器的工況等數據。

這里有一個比較實用的使用方法，H7是有自我檢測的功能的，如果現場接線不正確或者哪里的線頭不對，那就會有一臺或者幾臺的內機不在線，這個時候，可以根據你自己設置的地址去找到該機器的線路問題，非常高效的排除線路故障。

像我這個案例，第一次接上去，所以內機都不在線，說明內機到H7的線不通，稍作思考，分分鐘就找到原因，節約了很多時間成本

關閉壓差旁通閥

因為H7是已經有了電子壓差旁通的功能，物理壓差旁通就沒用了，如果是新裝的系統，壓差直接省掉就可以。

再也不要想著冬夏開地暖和開空調所需要的流量不通來來回回切換壓差了。

這家業主家里的壓差旁通閥的位置還算好調整，翻過欄桿就可以調，但是如果冬夏都這么來回調整，著實有點鍛煉體力，而且要是遇到奇葩的壓差旁通閥位置，比如這樣的

或者這樣的

那就算可以上天入地，空間限制也沒辦法調整。

壓差旁通閥這個就不做科普了，太占篇幅且不是本篇文章重點。

我把關于壓差旁通閥的知識鏈接都貼上了，大神們講的非常清楚，感興趣可以收藏看看。

app配網

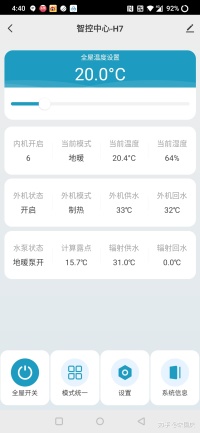

網絡配好之后，可以看到界面，這個app界面和H7顯示屏的界面是同步的，所以H7放在主機里是沒有關系的，平時也不去看他，只要是app能看到。

其實實際情況是這一套系統是自動化的，就是你不去看他也沒事，只要你去控制內機，所有的東西都會幫你弄好，就像你請了一個管家24小時幫你運行空調地暖系統。

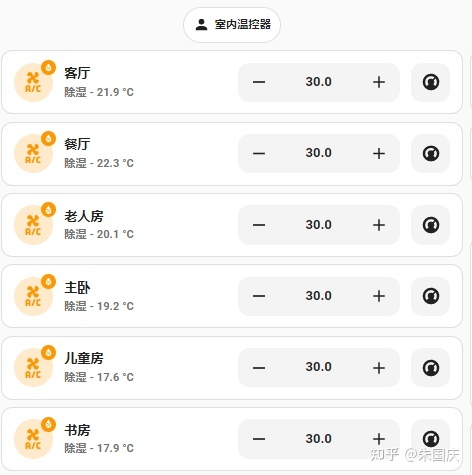

我將業主家里的系統對接到了homeassitant，方便看數據。

系統運行情況觀察

3號開機，當天室外最高溫10度，最低溫6度，開啟的室溫為13度。

起初開了35度水溫，室溫30度。

日立水機設置的是回水溫度，壓縮機升頻降頻和啟停根據水溫來。

室內面板檢測的是室內環境溫度，控制的是地暖的電磁閥開啟和關閉，室內溫度開到最高并不是室溫真的可以達到這么高的問題，而是讓電磁閥保持常開的狀態，通過調節主機的水溫調節室溫。

開機時3號下午五點半，因為是新房，兩邊沒有鄰居入住，再加上當天的窗戶有一個還忘關了。。本身又比較潮，冷，室溫上升緩慢，到4號凌晨地磚地面到了20度。

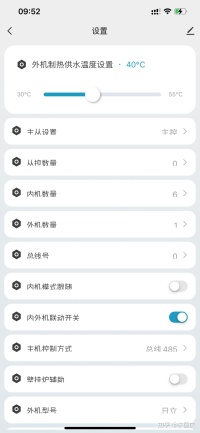

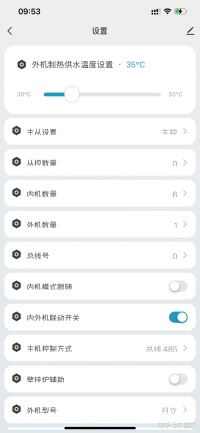

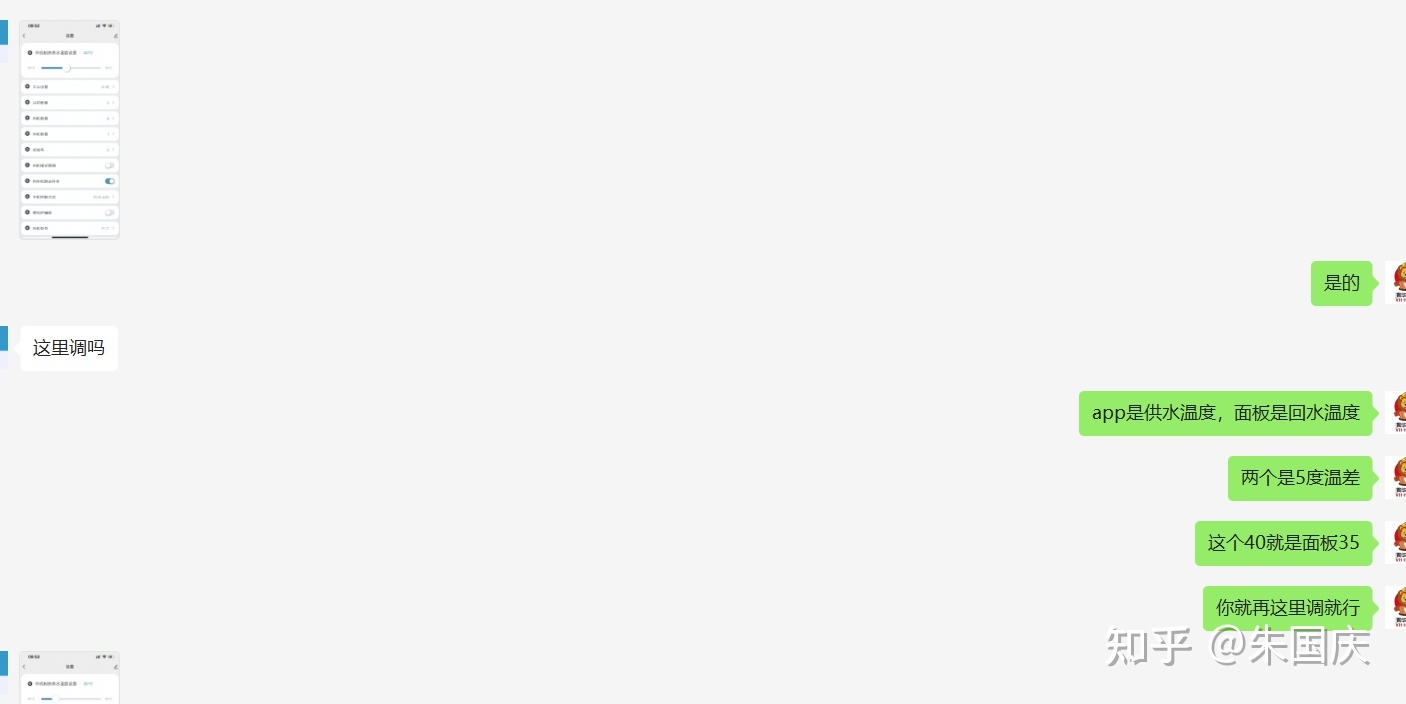

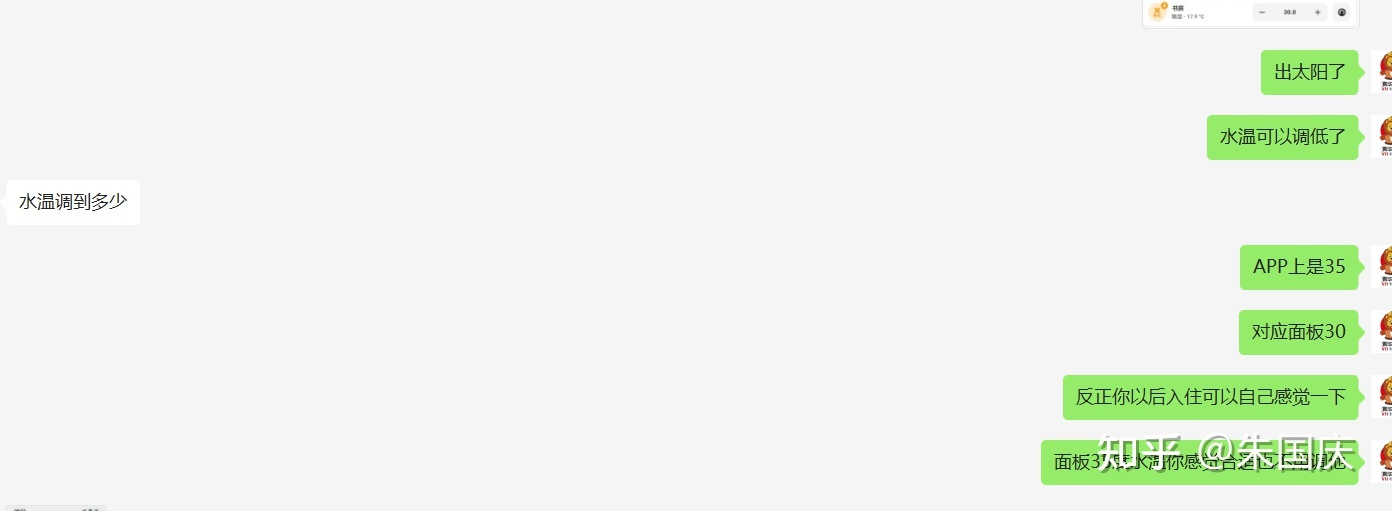

室溫升上去，讓業主在手機app把回水調到30。

業主家里樓梯的事情沒有收尾，隔個兩三天就有工人來干活，油漆味比較重需要開窗通風，所以這些曲線沒有太多的參考意義，只要知道在30-35度的水溫，室溫是可以上升到18-20度的。

PS：該文會更新，大家可以關注一下。

再來看一下對應的功率變化，日立的485沒有開放壓縮機頻率，我們可以在主機電源串個電量計來觀測一下電量變化，可以看出主機的工作情況。

35度水溫的時候，外機功率穩定在1200W左右。

30度水溫的時候，外機功率穩定在900W左右。

這個功率包括了水泵的功率。

在連續低頻的情況下，主機噪音不高，不容易結霜，也不會頻繁啟停。

壓縮機始終保持低頻的狀態

因為業主沒有入住，系統運行正常，今天下午遠程把地暖關掉了。

這是主機這幾天開啟的總電量，室外溫度比較高8-14度，加上沒有入住，期間樓梯的問題一直白天有人進去，開窗開門通風，這個數據沒啥參考意義。

等入住在更新數據。

貼發現一個比較有意思得細節，業主是下午兩點半關機，現在差不多七點這樣，水箱溫度還有30度。

系統緩沖水箱是一個比較好的存在，可能冬天采暖不會有什么感覺，夏天制冷的時候優勢就出來了，當你開了一晚上的制冷，白天上班去，晚上回來也是秒出冷水，及時的享受的水機制冷得速度。

這個等到夏天制冷的時候?qū)嵶C一下。

犀牛王H7的簡單科普

標題我把犀牛王H7定義為一個智慧管家，是因為H7本身不會去干涉主機的運行邏輯，主機根據回水溫差來決定壓縮機的頻率這個大前提不會變，他會根據你自己設置的溫度濕度來幫你設置好一個合適的水溫。

犀牛王智慧款+H7+任意品牌熱泵主機可以實現這些功能。

• 電子壓差

因為犀牛王本身具有電子壓差的功能，他是取代了物理的壓差旁通閥，作為普通業主，不需要考慮壓差旁通閥的調節的情況，像上面的案例，因為壓差旁通閥關死，主機壓縮機產生的所有熱量都會進入到地暖管，主機可以根據室內的負荷來調整壓縮機的頻率，實現真正的變頻。

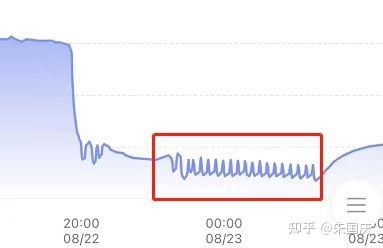

夏天也是同理，與地暖同時開的情況不一樣，國人的習慣都是哪里需要空調開哪里，當室內負荷低的時候，比如是晚上一個臥室開啟的情況下，如果主機的最低功率低于室內的最小負荷，主機會頻繁啟停，H7的電子壓差可以讓不常用的內機二通閥常開，室內機的水容量加大，降低頻繁啟停的情況。

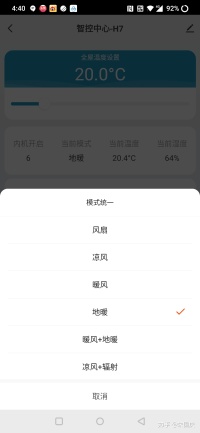

• 一鍵調模式，水溫

水機二聯供系統經常比氟系統中央空調系統詬病的就是他需要手動調模式，冬夏需要單獨切換制冷制熱模式，早期很多連內外機聯動都不做的商家，內外機都還要單獨開。

如果是家里有老人或者房子比較大，這個就非常不方便。

H7結合主機的485功能，可以實現一鍵調模式，一鍵調水溫功能，相當于這個事情是你請個管家?guī)湍阕龅袅恕?/p>

作為業主只需要關注自己選擇多少度室溫就可以。

• 適應多系統

對于普通業主來說，不必去糾結該做一次系統還是二次系統，因為最終的目的是為了得到一個安全穩定的系統。

知乎對于一次系統的爭論太多了，有人強調要做二次系統，但是他不會告訴你，通常主機廠家內置泵的功率比較大，如果不做任何處理直接使用，不但初投資高，而且使用費用也高。

H7可以根據業主的需要來出不同的系統，一次系統、二次系統、地面調溫，等等。

以上是部分品牌的部分一二次側系統圖，貼太多了比較占篇幅就不貼了。

• 對接智能家居方便

暖通本身有一套完整的工作邏輯，智能家居也有自己的閉環邏輯，將暖通接入到智能不僅僅是為了方便集控，而且要完全保留暖通自身的邏輯，這個很多做智能家居的從業者遇到比較難的問題，H7本身也支持485擴展，在前期對接的時候，只需要放一根屏蔽線到H7，就可以在實現智能化的同時，保持暖通本身的閉環系統，實現以上的全部功能。

此外雖然是對接了智能家居平臺，但是暖通系統是獨立的，哪怕是智能家居平臺出了問題，或者家里網絡斷了，整個暖通系統不影響，正常運行。

寫在后面

其實這還沒有結尾，只是還需要收集更多的數據，觀察一下整個系統的運行情況，先發出來讓大家看一下這一套系統的情況，同時H7和犀牛王本身是支持OTA，一直可以動態升級的，未來會有很多種玩法，知乎比較好的地方就是文章可以隨時修改，在這個平臺記錄一下，有什么不明白的可以下面提問。

以上。
