背景導讀

《大連市裝配式建筑2018-2025年發展專項規劃》提出：2020年底，裝配式建筑占新建建筑面積的比例達到25%，到2025年底，裝配式建筑占新建建筑面積的比例達到45%以上。并提出了科學制定裝配式建筑發展規劃、建立健全經濟、技術標準體系、大力發展市場機制、充分發揮試點示范引領作用、全面應用BIM技術、積極推行工程總承包、規范招投標活動、推進建筑全裝修、提高工程質量和安全管理水平等九項重點任務。

去年大連等18個城市獲批“國家級裝配式建筑示范城市”榮譽稱號。大連市裝配式建筑項目已達到79個，建筑面積707萬平方米，裝配式企業10家。

本文將通過大連該企業混凝土生產線項目的具體實施，結合養護窯新技術，來分析來自德國curetec固爾特NDG低壓蒸汽發生器在預制混凝土PC構件養護中的實際應用。

項目概況

本項目涉及的是大連該企業通過引進德國固爾特Curetec混凝土加速養護綜合解決方案（低壓蒸汽）CURETEC- Accelerated Concrete Curing System，取代傳統的蒸汽鍋爐養護方式，以達到項目所需混凝土構件養護的目的——加速固化和提高養護品質并保障生產過程節能環保。養護產品為疊合板和其他異性構件。固爾特（上海）新能源科技有限公司負責提供整個項目的方案設計、生產、安裝、調試以及售后保障等一條龍服務。

PC廠養護的基本要求和情況

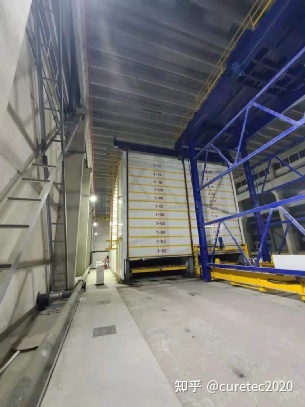

兩個養護窯每窯2列，高13米，中間有隔斷，窯頂標高8.5.一般運行溫度55度。一般養護6-8個小時一班，一天一到兩班。

蒸汽養護方案?jìng)€(gè)性化定制

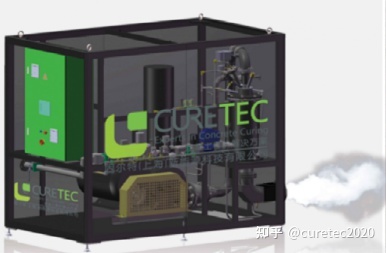

根據養護需求，通過Curetec固爾特工程師的專業核算和方案設計，配備一套NDG1200 （相當于傳統蒸汽鍋爐約2.25噸）的NDG低壓蒸汽養護設備（低壓蒸汽發生器）即可滿足養護需求（產品設計圖如下所示）。NDG低壓蒸汽發生器為養護窯提供所需的濕度和溫度條件，使混凝土得以加速硬化和強度增長，同時不受環境的影響。

設備基本參數

- 直燃式低壓蒸汽發生器

- 熱功率輸出量 1200kw/h

- 額定能耗：114m3/h天然氣 或者 167L/h丙烷（液化氣）

- 用水量：32L/h

- 電：45kw/h

- 尺寸：2700*1650*2250mm

- 重量：2800kg

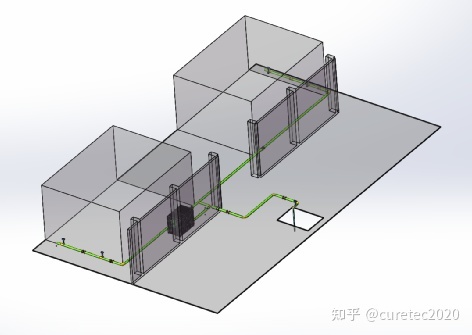

如下圖所示，一臺NDG1200可以根據客戶要求就近養護窯安放（ 最少的管道距離，節約管道成本，減少熱能流失）。

具體方案為在2個養護窯4列各安裝4個全自動蒸汽閥門；安裝一個閥門控制攪拌站水加熱；配合全自動溫控系統，實現無人值守的養護模式。

并且所有的硬件都不是24小時工作，只有當需要蒸汽時，設備和其他組件才運作，以達到真正節能環保的作用。

蒸汽養護系統的專業定制生產

此項目中涉及設備N(xiāo)DG1200由固爾特上海工廠按設計方案專業生產，蒸汽管道由工廠制作，Curetec固爾特提供管道設計圖紙。

出廠前設備質量由德國專家和工程師反復檢測，下圖為蒸汽運行測試。

Curetec固爾特低壓蒸汽設備整機出廠，抵達現場只需連接水電和蒸汽管道，不受安裝位置限制，占地小，幾平米空間即可。

蒸汽養護系統現場的安裝和調試

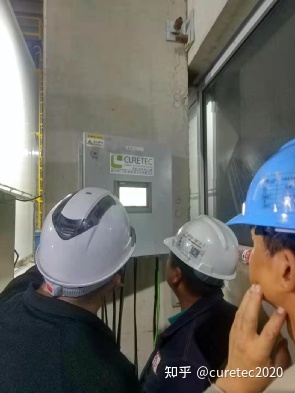

設備的安裝和調試由Curetec固爾特提供專業的安裝工程師，進行電氣安裝，設備調試以及現場操作人員的培訓。

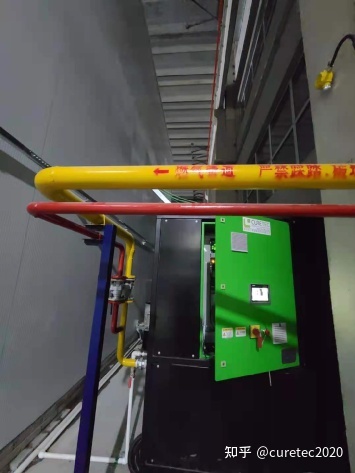

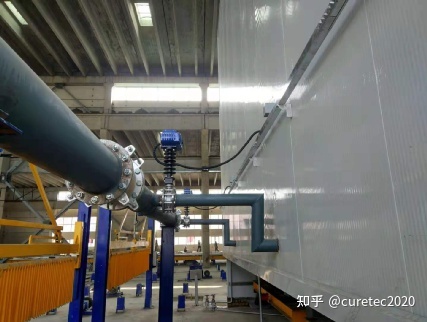

讓我們一起走進系統安裝現場（未完全完成）：

蒸汽養護窯對混凝土PC構件進行養護的優勢

濕熱蒸汽養護窯及蒸養方案，包括窯體，熱源（NDG低壓蒸汽發生器），蒸汽傳輸管道，蒸汽控制裝置，水控制裝置，換氣裝置，窯體內部設有溫度傳感器等。

其優勢可總結為：

⒈集成式蒸汽養護窯具有良好的保溫保濕效果，密閉性良好，節約蒸汽用量，設備利用率高。

⒉德國固爾特蒸汽發生器配置全自動化系統：自動控制溫度和濕度，可以通過自動蒸汽閥和溫度探測器控制養護過程的四階段 - 靜置、升溫、恒溫、冷卻。并記錄養護數據，讓生產更高效科學。

⒊其高度自動化，在保證產能的前提下大大減少人工成本，降低生產成本，有效減少或避免安全事故的發生，并能適應自動化生產線的需求。

⒋運用德國最新直燃式蒸汽燃燒技術，熱燃燒得到充分利用，系統的凈效率高達98%。

⒌由于它們僅在需要蒸汽時才運行，并且蒸汽中的二氧化碳通過碳化被混凝土部分吸收，因此直燃系統產生的排放總量比鍋爐產生的排放總量少60％至80％。對環境友好，也符合當前節能環保政策倡導。

⒍其蒸汽壓力僅為0.02Mpa- 0.05Mpa，低壓系統，因此不需要高壓管道焊接，從而以較低的成本提供了更高的安全性。水容積< 30L 為免檢產品 （非特種設備）。

⒎低壓蒸汽養護可以加快混凝土中水泥的水化速度，在縮短混凝土養護時間、加快施工進度等方面具有積極作用。

⒏提高產品品質，并使混凝土早期強度顯著提高。

⒐不受環境溫度和季節氣候的影響，即使低溫寒冷冬季也可以正常養護。

蒸汽養護系統應用領域廣泛

專注于混凝土養護技術的開發研究和實踐，固爾特定制化蒸汽養護系統幾乎可以對任何水泥制品或混凝土產品進行養護：鋪路石、混凝土砌塊磚、混凝土仿石/有色磚、混凝土預制構件、混凝土ST 板、預應力混凝土產品、混凝土管樁/電桿、混凝土檢修口、混凝土管道、混凝土預制梁/柱、混凝土地下管廊、混凝土鑄石、混凝土屋面瓦、飾面石板、混凝土隧道管片、混凝土隧道箱涵、混凝土橋段、鐵路軌枕、預拌混凝土、UHPC 超高性能混凝土、GRC 裝飾混凝土、混凝土市政產品等。

結 語

Curetec固爾特帶著最前沿的混凝土養護技術，與混凝土建筑科技企業戰略合作，本次合作將更好地促進雙方實現優勢互補、資源共享，為大連生態智能制造裝配基地的打造貢獻行業力量，共同推動中國裝配式建筑工業信息化和高質量建設。
